Перфорированные воздухораспределители 1СПП, 1СППР

Наличие: В наличии

Артикл: arkt_064

Краткое описание

Панельные перфорированные воздухораспределители предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СПП предусматривается распределение приточного воздуха вертикальными потоками.Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.КСД изготовливается с боковым или торцевым подводом воздуха.Для регулирования расхода воздуха 1СППР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016.В прямоугольных изделиях 1СПП окрашивается только перфорированная панель. При заказе возможен другой цвет по каталогу RAL, а также окраска прямоугольных КСД.Воздухораспределители 1СПП, 1СППР выпускаются трех типоразмеров: 300 x 300 мм, 450 x 450 мм, 595 x 595 мм.Крепление 1СПП, 1СППР, к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камера или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.Крепежные элементы в комплект поставки не входят.Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1СПП, 1СПП-М.

1СПП / 1СППР 1СПП-C / 1СППР-C

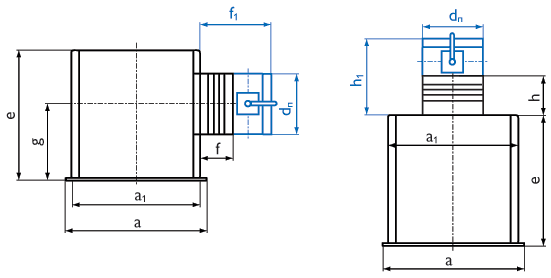

Характеристики панелей 1СПП, 1СППР

Размер*□а, мм	F₀, м²		Ød_n, мм		а₁, мм		е, мм		g, мм		f, мм		f₁, мм		h, мм	h₁, мм	Вес**, кг
																			1СПП / 1СППР
300 х 300	0,063		124		270		270		150		73		200		—	—	3,4
450 х 450	0,16		159		420		350		213		73		200		—	—	6,2
595 х 595	0,303		199		570		390		233		73		200		—	—	9,7
1СПП-С / 1СППР-С
300 х 300	0,063		124		270		200		—		—		—		88	200	3,4
450 х 450	0,16		159		420		200		—		—		—		88	200	4,2
595 х 595	0,303		199		570		200		—		—		—		88	200	9,7

* Панели других размеров и цветов поставляются под заказ.
** Вес изделия указан без учета регулятора расхода воздуха

Данные для подбора панелей 1СПП при подаче воздуха в помещение

Размер*а х b, мм	L_A< 20дБ (А)				L_A=25дБ (А)				L_A=35дБ (А)					L_A=45дБ (А)
	L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дальнобойность,м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дальнобойность,м при Vx, м/с
																			0,2	0,5	0,2	0,5	0,2	0,5	0,75	0,2	0,5	0,75
			300 х 300	100			7	1,2			0,5	140	14			1,6	0,7	180	23	2,1	0,8	0,6	260	48	3,0	1,2	0,8
450 х 450	230	12	1,7	0,7	300	21	2,2	0,9	420	42	3,1	1,2	0,8	600	84	4,4	1,7	1,2
595 х 595	400	11	2,1	0,9	530	19	2,8	1,1	740	36	3,9	1,6	1,0	1000	66	5,3	2,1	1,4

При установке регулятора расхода в воздухораспределителях 1СППР данные таблицы корректируются:								Значение коэффициента К
								% открытия регулятора расхода					100% b=0°		70% b=45°		50% b=60°

								K					1,7		7,0		20,0
