Воздухораспределители КВТ для круглых воздуховодов

Наличие: В наличии

Артикл: arkt_034

Краткое описание

Воздухораспределители КВТ устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи воздуха системами вентиляции и кондиционирования турбулизированными струями в верхнюю зону, а также непосредственно в обслуживаемую зону помещений общественного, административного и производственного назначения.

Конструктивно воздухораспределители КВТ состоят из воздухораздающей панели, в которой установлены поворотные турбулизирующие ячейки, и рассекателя потока, обеспечивающего равномерное истечение воздуха из ячеек.Индивидуальная настройка угла поворота каждой ячейки предоставляет широкие возможности в выборе вариантов распределения воздуха и видов формируемых воздушных струй: возможна раздача дальнобойными коническими смыкающимися и веерными струями, комбинированными струями, а также быстрозатухающими закрученными струями. При этом уровень шума, объём подаваемого воздуха и потери давления не меняются.Быстрозатухающие закрученные струи обладают высокой эжектирующей способностью, благодаря чему на сравнительно коротком участке обеспечивается интенсивное перемешивание приточного воздуха с окружающим, резкое падение скоростей и выравнивание температуры в воздушном потоке.Воздухораспределители КВТ изготавливаются из стали и окрашивается методом порошкового напыления в серый цвет (RAL 7047), ячейки – пластик серого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу «Эксклюзив».

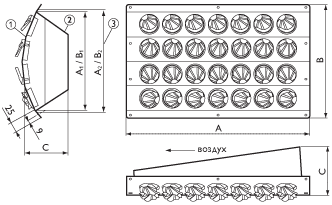

1 — Воздухораспределитель; 2 — Рассекатель; 3 — Размер проема в воздуховоде.

Характеристики воздухораспределителей КВТ

Модель	A, мм	A1, мм	A2, мм	B, мм	B1, мм	B2, мм	С, мм	Диаметрвоздуховода,ØD, мм
КВТ 500-1	480	420	425	110	72	80	60	160 / 200 / 250
КВТ 1000-1	1020	960	965
КВТ 1500-1	1560	1500	1505
КВТ 500-2	480	420	425	169	136	145	75	200 / 250 / 315
КВТ 1000-2	1020	960	965
КВТ 1500-2	1560	1500	1505
КВТ 500-3	480	420	425	235	198	205	100	315 / 400 / 500
КВТ 1000-3	1020	960	965
КВТ 1500-3	1560	1500	1505
КВТ 500-4	480	420	425	295	257	265	125	400 / 500 / 630
КВТ 1000-4	1020	960	965
КВТ 1500-4	1560	1500	1505

Данные для подбора воздухораспределителей КВТ при подаче воздуха в помещение

Модель		L_wA=25 дБ(А)				L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
	F₀,			Дальнобой-				Дальнобой-					Дальнобой-					Дальнобой-
	м³	L₀,	∆P_пол.	ность, м		L₀,	∆P_пол.	ность, м при			L₀,	∆P_пол.	ность, м при			L₀,	∆P_пол.	ность, м при
	м³	м³/ч	Па	при V_x,м/с		м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с
		м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75

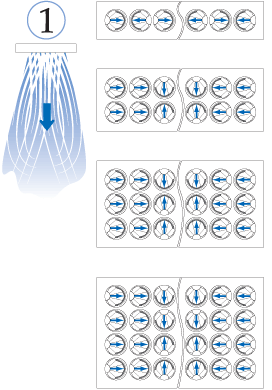

Схема 1 (дальнобойная струя перпендикулярно панели)
500-1	0,012	50	5	1,3	0,5	80	13	2,0	0,8	0,5	180	68	4,6	1,8	1,2	320	214	8,1	3,2	2,2
500-2	0,024	100	5	4,0	1,6	200	21	8,1	3,2	2,2	320	53	13,0	5,2	3,4	620	201	25,0	10,0	6,7
500-3	0,036	165	6	4,6	1,8	285	19	7,9	3,2	2,1	440	45	12,0	4,9	3,3	800	149	22,0	8,9	5,9
500-4	0,048	260	9	9,7	3,9	400	21	15,0	6,0	4,0	600	47	22,0	9,0	6,0	1070	150	40,0	16,0	11,0
1000-1	0,028	75	2	1,2	0,5	140	8	2,3	0,9	0,6	250	24	4,2	1,7	1,1	550	116	9,1	3,7	2,4
1000-2	0,056	200	4	5,3	2,1	300	9	7,9	3,2	2,1	470	21	12,0	5,0	3,3	850	69	22,0	9,0	6,0
1000-3	0,084	340	5	6,2	2,5	550	13	10,0	4,0	2,7	830	29	15,0	6,0	4,0	1500	96	27,0	11,0	7,3
1000-4	0,112	450	5	11,0	4,4	700	12	17,0	6,9	4,6	1050	26	26,0	10,0	6,9	1800	78	44,0	18,0	12,0
1500-1	0,043	205	7	2,7	1,1	350	20	4,7	1,9	1,3	550	49	7,4	2,9	2,0	1000	163	13,0	5,4	3,6
1500-2	0,086	325	4	6,9	2,8	550	12	12,0	4,7	3,1	850	29	18,0	7,2	4,8	1500	92	32,0	13,0	8,5
1500-3	0,129	500	5	7,3	2,9	800	12	12,0	4,7	3,1	1200	26	18,0	7,1	4,7	2100	80	31,0	12,0	8,2
1500-4	0,172	700	5	14,0	5,5	1060	11	21,0	8,4	5,6	1550	24	31,0	12,0	8,2	2550	66	50,0	20,0	13,0

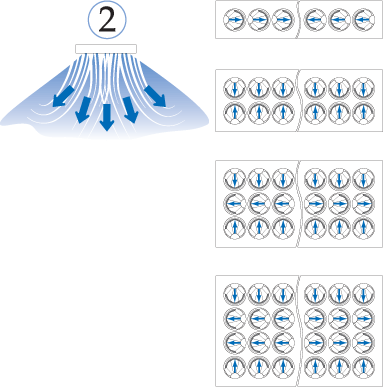

Схема 2 (быстрозатухающая струя перпендикулярно панели)
500-1	0,012	50	5	0,6	0,3	80	13	1,0	0,4	0,3	180	68	2,3	0,9	0,6	320	214	4,1	1,6	1,1
500-2	0,024	100	5	1,1	0,4	200	21	2,2	0,9	0,6	320	53	3,4	1,4	0,9	620	201	6,7	2,7	1,8
500-3	0,036	165	6	1,0	0,4	285	19	1,7	0,7	0,4	440	45	2,6	1,0	0,7	800	149	4,7	1,9	1,2
500-4	0,048	260	9	1,8	0,7	400	21	2,8	1,1	0,7	600	47	4,2	1,7	1,1	1070	150	7,5	3,0	2,0
1000-1	0,028	75	2	0,6	0,2	140	8	1,2	0,5	0,3	250	24	2,1	0,8	0,6	550	116	4,6	1,8	1,2
1000-2	0,056	200	4	1,4	0,6	300	9	2,1	0,8	0,6	470	21	3,3	1,3	0,9	850	69	6,0	2,4	1,6
1000-3	0,084	340	5	1,3	0,5	550	13	2,1	0,8	0,6	830	29	3,2	1,3	0,8	1500	96	5,8	2,3	1,5
1000-4	0,112	450	5	2,1	0,8	700	12	3,2	1,3	0,9	1050	26	4,8	1,9	1,3	1800	78	8,2	3,3	2,2
1500-1	0,043	205	7	1,4	0,5	350	20	2,3	0,9	0,6	550	49	3,7	1,5	1,0	1000	163	6,7	2,7	1,8
1500-2	0,086	325	4	1,8	0,7	550	12	3,1	1,3	0,8	850	29	4,8	1,9	1,3	1500	92	8,5	3,4	2,3
1500-3	0,129	500	5	1,5	0,6	800	12	2,5	1,0	0,7	1200	26	3,7	1,5	1,0	2100	80	6,5	2,6	1,7
1500-4	0,172	700	5	2,6	1,0	1060	11	3,9	1,6	1,0	1550	24	5,7	2,3	1,5	2550	66	9,4	3,8	2,5
