Решетки с фиксированными жалюзи АЛН-К, АЛР-К, АБН-К, АБР-К

Наличие: В наличии

Артикл: arkt_013

Be the first to review this product

Краткое описание

Решетки АЛН-К, АЛР-К, АБН, АБР предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях любого назначения.

Категории: Воздухораспределители, Решетки с фиксированными жалюзи
banner
banner

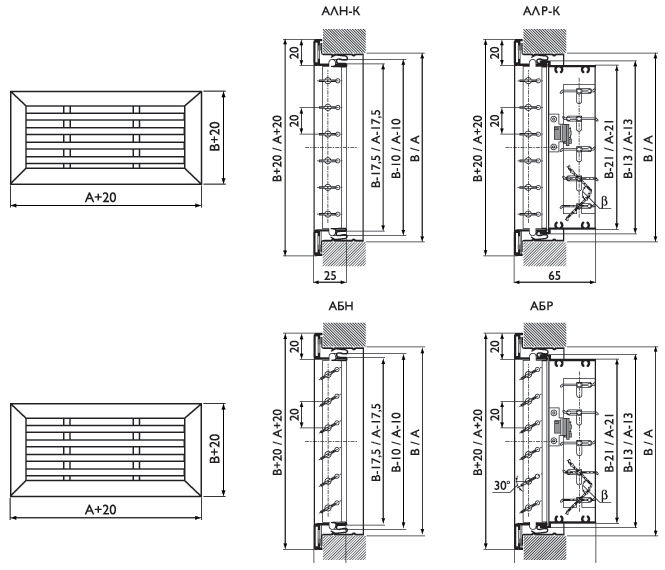

 Решетки АЛН-К представляют собой раму прямоугольной формы с установленными в нее фиксированными под углом 0° горизонтальными жалюзи. В решетках АБН фиксированные жалюзи установлены под углом 30° к горизонтальной плоскости. Коэффициент живого сечения решеток АЛН-К, АБН — КЖ.С.- 0,8, для решеток АЛР-К, АБР — КЖ.С. — 0,65.Решетки АЛР-К, АБР комплектуются регулятором расхода воздуха. Простота и надежность настенного монтажа к воздуховодам обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.Потолочный монтаж рекомендуется производить с помощью самонарезающих винтов.Для удобства установки решетки могут дополнительно комплектоваться монтажной рамой.Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.Минимальный размер решетки 100 x 100 мм, максимальный 800*500, шаг 50 мм.
Данные для подбора решеток АЛН-К, АЛР-К при подаче воздуха в помещение
Размеры*   А х В, мм Fo, м2 LA < 20дБ (А),   Рп ≤ 1 Па LA ≤ 20дБ (А) LA=25дБ (А) LA = 35дБ (А) LA = 45дБ (А)
Lo, м3/ч дально-бойность,м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность,м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность,м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность,м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность,м  при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.5 0.75 0.5 0.75
200х100 0,014 30 2,1 0,8 120 4 8,3 3,3 180 9 13 5,0 250 17 6,9 4,6 380 38 11 7,0
300х100 0,022 50 2,8 1,1 160 3 8,9 3,6 260 7 14 5,7 350 13 7,7 5,1 520 29 11 7,7
400х100 0,030 65 3,1 1,2 200 2 9,6 3,8 350 7 17 6,7 460 13 8,8 5,9 700 29 13 8,9
500х100 0,039 80 3,4 1,4 250 2 11 4,3 420 6 18 7,1 580 13 10 6,6 800 24 14 9,1
600х100 0,047 100 3,9 1,5 280 2 11 4,3 450 5 17 7,0 680 12 11 7,1 900 21 14 9,3
150х150 0,017 35 2,2 0,9 120 3 7,7 3,1 200 8 13 5,1 280 15 7,2 4,8 400 31 10 6,9
300х150 0,036 75 3,3 1,3 240 2 10 4,2 380 6 17 6,6 550 13 10 6,4 850 30 15 10
400х150 0,049 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 13 11 7,5 1000 23 15 10
500х150 0,062 130 4,3 1,7 380 2 13 5,1 600 5 20 8,1 900 12 12 8,0 1400 28 19 12
600х150 0,076 150 4,6 1,8 440 2 13 5,3 700 5 21 8,6 1000 10 12 8,1 1500 22 18 12
700х150 0 089 170 4,8 1,9 520 2 15 5,8 800 5 22 8,9 1200 10 14 9,0 1800 23 20 14
800х150 0,102 200 5,2 2,1 600 2 16 6,3 1000 5 26 10 1500 12 16 10 1900 19 20 13
200х200 0,032 70 3,2 1,3 220 3 10 4,1 350 6 16 6,5 460 11 8,4 5,6 700 26 13 8,6
300х200 0,050 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 12 11 7,4 1000 22 15 10
400х200 0,069 130 4,1 1,7 400 2 13 5,1 650 5 20 8,2 900 10 12 7,7 1400 23 18 12
500х200 0,087 160 4,5 1,8 480 2 14 5,4 800 5 23 9,2 1200 11 14 9,2 1700 22 19 13
600х200 0,105 200 5,2 2,1 600 2 15 6,2 980 5 25 10 1500 12 16 10 2000 20 21 14
700х200 0,123 230 5,5 2,2 640 2 15 6,1 1050 4 25 10 1600 9 15 10 2200 18 21 14
800х200 0,141 270 6,0 2,4 760 2 17 6,8 1250 5 28 11 1800 9 16 11 2600 19 23 15
300х300 0,079 150 4,5 1,8 400 1 12 4,8 650 4 19 7,7 1000 9 12 7,8 1500 20 18 12
400х300 0,107 200 5,1 2,0 600 2 15 6,1 1000 5 25 10 1400 10 14 10 1880 17 19 13
500х300 0,135 250 5,7 2,3 750 2 17 6,8 1250 5 29 11 1800 10 16 11 2500 19 23 15
600х300 0,163 300 6,2 2,5 850 2 18 7,0 1400 4 29 12 2000 8 16 11 2800 17 23 15
700х300 0,191 350 6,7 2,7 980 1 19 7,5 1600 4 30 12 2200 7 17 11 3400 18 26 17
800х300 0,219 400 7,1 2,9 1100 1 20 7,8 1800 4 — 13 2500 7 18 12 3800 17 27 18
     * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”
     При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. В решетках АЛР-К с регулятором расхода табличные значения ∆Р и LWAкорректируются: Значение коэффициента К и LWA для решеток АKР-К при α1=0°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
∆ LWA, дБ(А) 2 5 7
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Данные для подбора решеток АБН, АБР-К при подаче воздуха в помещение
Размеры*   А х В, мм Fo, м2 LA < 20дБ (А),   Рп ≤ 1 Па LA=25дБ (А) LA = 35дБ (А) LA = 45дБ (А)
Lo, м3/ч дально-бойность, м  при Vx, м/с Lo, м3/ч дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с Lo, м3/ч ∆Рп, Па дально-бойность, м  при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.5 0.75 0.5 0.75
200х100 0,014 30 2,1 0,8 60 4,2 1,7 190 16 13 5,3 280 35 7,8 5,2 400 71 11 7,4
300х100 0,022 50 2,8 1,1 80 4,5 1,8 300 16 17 6,6 430 34 9,5 6,3 600 66 13 8,9
400х100 0,030 65 3,1 1,2 100 4,8 1,9 350 12 17 6,7 550 30 10 7,0 800 64 15 10
500х100 0,039 80 3,4 1,4 120 5,1 2,0 420 11 18 7,1 650 27 11 7,1 940 55 16 11
600х100 0,047 100 3,9 1,5 150 5,8 2,3 520 12 20 8,0 770 25 12 8,0 1100 52 17 11
150х150 0,017 35 2,2 0,9 60 3,8 1,5 220 16 14 5,6 320 34 8,3 5,5 500 81 13 8,5
300х150 0,036 75 3,3 1,3 120 5,2 2,1 400 12 18 7,1 650 30 11 7,6 900 57 16 10
400х150 0,049 100 3,7 1,5 150 5,6 2,2 550 12 21 8,3 800 24 12 8,0 1200 54 18 12
500х150 0,062 130 4,3 1,7 180 6,0 2,4 650 10 22 8,7 1000 24 14 9,0 1300 40 17 12
600х150 0,076 150 4,6 1,8 200 6,1 2,4 750 9 23 9,2 1100 20 14 9,0 1500 36 18 12
700х150 0,089 170 4,8 1,9 240 6,7 2,7 750 9 23 9,3 1200 17 14 9,0 1700 34 19 13
800х150 0,102 200 5,2 2,1 250 6,5 2,6 900 8 24 9,6 1200 13 13 8,4 2000 36 21 13
200х200 0,032 70 3,2 1,3 100 4,6 1,9 400 14 19 7,3 650 38 12 8,1 900 71 17 11
300х200 0,050 100 3,7 1,5 150 5,6 2,2 550 11 20 8,1 800 23 12 7,9 1200 52 18 12
400х200 0,069 130 4,1 1,7 180 5,7 2,3 700 9 22 8,8 1000 20 13 8,6 1400 39 18 12
500х200 0,087 160 4,5 1,8 220 6,2 2,5 830 9 24 9,5 1200 18 14 9,2 1800 40 20 14
600х200 0,105 200 5,2 2,1 250 6,4 2,6 900 7 23 9,3 1400 16 14 9,6 2100 38 22 14
700х200 0,123 230 5,5 2,2 270 6,4 2,6 1100 8 26 10,5 1700 18 16 11 2500 39 24 16
800х200 0,141 270 6,0 2,4 300 6,7 2,8 1200 7 27 11 1900 17 17 11 2800 36 25 17
300х300 0,079 150 4,5 1,8 200 6,0 2,6 750 9 22 9,1 1200 22 14 9,6 1700 43 20 13
400х300 0,107 200 5,1 2,0 250 6,4 2,6 900 6 22 9,0 1200 12 12 8,1 2100 36 21 14
500х300 0,135 250 5,7 2,3 290 6,6 2,6 1150 7 26 11 2000 20 18 12 2500 32 23 15
600х300 0,163 300 6,2 2,5 320 6,6 3,1 1400 7 29 11 2200 17 18 12 3200 36 27 18
700х300 0,191 350 6,7 2,7 400 7,6 3,6 1700 8 — 13 2500 16 19 13 3400 30 26 18
800х300 0,219 400 7,1 2,9 500 8,9 3,1 1700 6 — 12 2700 14 19 13 3900 30 28 19
     * Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”
     При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза. В решетках с регулятором расхода табличные значения ∆Р и LWA корректируются: Значение коэффициента К и LWA для решеток АБР при α1=30°
% открытия регулятора расхода 100% b=0° 50% b=30° 30% b=60°
K 1.2 3.7 7.3
∆ LWA, дБ(А) 2 5 7
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
