Воздухораспределители для установки в ступени ВСН

Наличие: В наличии

Артикл: arkt_023

Краткое описание

Воздухораспределители ВСН предназначены для подачи приточного воздуха системами вентиляции и кондиционирования в помещениях общественного назначения, выполненных в виде амфитеатра (концертные залы и театры, кинотеатры, спортивные сооружения, конференц-залы, аудитории и т.п.), непосредственно под кресла с малой скоростью и малой избыточной температурой (∆t0 ≤ 3ºC). ВСН формируют высокотурбулизированный быстрозатухающий поток, благодаря чему обеспечивается нормируемая скорость в струе 0,2 м/с на расстоянии 0,1…0,8 м от воздухораздающей панели.

Воздухораспределители ВСН состоят из съемной воздухораздающей панели и корпуса с круглым присоединительным патрубком. Съемная панель обеспечивает удобный доступ для сервисного обслуживания (очистки) воздухораспределителя.Воздухораспределители ВСН устанавливаются на вертикальных поверхностях ступеней. Подача воздуха осуществляется через присоединяемый к патрубку воздухораспределителя воздуховод, либо непосредственно из подпольного пространства, выполняющего роль камеры статического давления. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL или текстурирование.

Характеристики воздухораспределителей ВСН

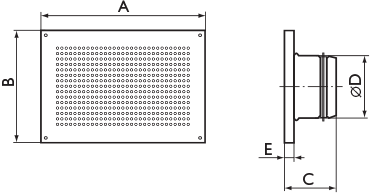

Модель	A, мм	B, мм	C, мм	∅D, мм	E, мм	Вес, кг
ВСН 300×150	300	150	85	99	15	0,87
ВСН 400×200	400	200	85	99	15	1,42
ВСН 400×250	400	250	85	124	15	1,7
ВСН 500×300	500	300	85	159	15	2,72

Данные для подбора воздухораспределителей ВCН при подаче воздуха

Расход воздуха L, м3/ч		20	40	60	80	100	120
ВСН 300×150
Потери давления ΔP,	Па	2	10	21	38	—	—
Дальнобойность по скорости 0,2 м/с l0,2,	м	0,2	0,4	0,6	0,8	—	—
Уровень звуковой мощности LwA,	дБА	30	40	45	50	—	—
ВСН 400×200
Потери давления ΔP,	Па	2	7	16	29	—	—
Дальнобойность по скорости 0,2 м/с l0,2,	м	0,1	0,2	0,3	0,4	—	—
Уровень звуковой мощности LwA,	дБА	<25	30	37	43	—	—
ВСН 400×250
Потери давления ΔP,	Па	—	3	8	14	21	—
Дальнобойность по скорости 0,2 м/с l0,2,	м	—	0,2	0,3	0,5	0,6	—
Уровень звуковой мощности LwA,	дБА	—	25	32	37	42	—
ВСН 500×300
Потери давления ΔP,	Па	—	2	5	9	14	20
Дальнобойность по скорости 0,2 м/с l0,2,	м	—	0,3	0,4	0,5	0,6	0,7
Уровень звуковой мощности LwA,	дБА	—	<30	33	37	40	43
