Сотовые решётки РСН и РСР

Наличие: В наличии

Артикл: arkt_016

Краткое описание

Сотовые решетки РСН и РСР предназначены для удаления воздуха системами вентиляции и кондиционирования в помещениях любого назначения. Коэффициент живого сечения Кж.с. = 0,83.

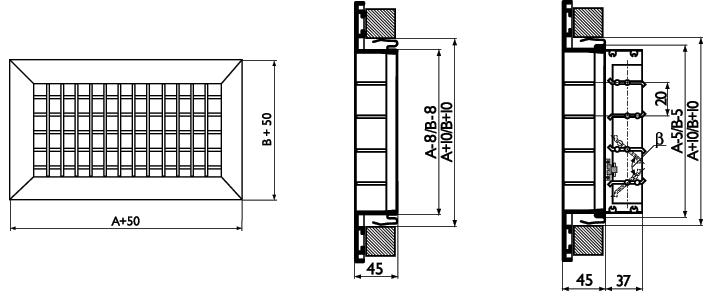

Решетки РСР комплектуются регулятором расхода воздуха.Решетки РСН представляют собой раму прямоугольной формы с установленной в ней неподвижно закрепленной объемной решеткой в виде квадратных «сот». Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.Монтаж решетки к потолку рекомендуется производить при помощи самонарезающих винтов.С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.Минимальный размер решетки 100 x 100 мм, максимальный размер 1200 х 600 мм, шаг — 50 мм. При размере А > 600 мм устанавливается перемычка, обеспечивающая прочность конструкции.

Характеристики для решеток РСН

Размеры*А х В, мм	Fo, м²	L_A = 25дБ (А)			L_A = 35дБ (А)			L_A = 45дБ (А)
Размеры*А х В, мм	Fo, м²	L_o, м³/ч	V_o, м/с	∆Р_п, Па	L_o, м³/ч	V_o, м/с	∆Р_п, Па	L_o, м³/ч	V_o, м/с	∆Р_п, Па
200*100	0,017	200	6	3,3	320	15	5,2	600	52	9,8
300*100	0,027	230	3	2,4	400	9	4,1	800	37	8,2
400*100	0,036	280	3	2,2	450	7	3,5	950	29	7,3
500*100	0,045	340	2	2,1	530	6	3,3	1100	25	6,8
150*150	0,020	200	4	2,8	320	11	4,4	680	48	9,4
300*150	0,041	340	3	2,3	530	7	3,6	1100	30	7,5
400*150	0,055	400	2	2,0	620	5	3,1	1300	23	6,6
500*150	0,070	500	2	2,0	780	5	3,1	1500	19	6,0
200*200	0,036	280	3	2,2	450	7	3,5	950	29	7,3
300*200	0,055	400	2	2,0	620	5	3,1	1300	23	6,6
400*200	0,074	500	2	1,9	780	5	2,9	1500	17	5,6
500*200	0,093	620	2	1,9	1000	5	3,0	1850	17	5,5
300*300	0,084	580	2	1,9	900	5	3,0	1700	17	5,6
400*300	0,113	700	2	1,7	1150	4	2,8	2150	15	5,3
500*300	0,142	800	1	1,6	1250	3	2,5	2400	12	4,7

* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”

При установке регулятора расхода в решетках РСР данные таблицы корректируются:						Значение коэффициента К и ∆L_Aдля решеток РСР

						% открытия регулятора расхода		100% b=0°	50% b=30°	30% b=60°
						K		1,4	5,8	11,3
						∆LA, дБ(А)		2	5	7
