Перфорированные решетки ПРН и ПРР

Наличие: В наличии

Артикл: arkt_019

Краткое описание

Перфорированные решетки ПРН, ПРР предназначены для подачи и удаления воздуха системами естественной вентиляции в жилых и административных помещениях, а также для удаления воздуха при механической вентиляции из помещений любого назначения.

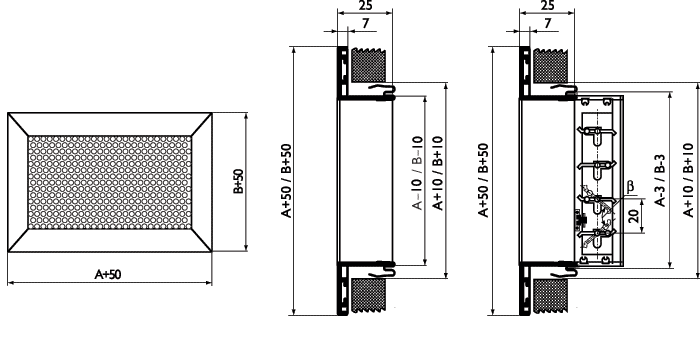

Кроме того, решетки ПРН используются в системах отопительных каналов каминов, а также в виде декоративных панелей, закрывающих приборы систем отопления.Решетки ПРН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации К_ж.с. = 0,6.Решетки ПРР комплектуются регулятором расхода воздуха.Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.Монтаж решетки к потолку рекомендуется производить самонарезающими винтами.Минимальный размер 100 x 100 мм, максимальный размер 1200 х 300 мм, шаг — 50 мм.Покрытие методом порошкового напыления.Стандартный цвет – белый RAL 9016.При заказе возможен другой цвет по каталогу RAL или текстурирование.

Характеристики для решеток ПРН

Размеры*А х В, мм	L_A = 25дБ (А)			L_A = 35дБ (А)			L_A = 45дБ (А)
Размеры*А х В, мм	L_o, м³/ч	V_o, м/с	∆Р_п, Па	L_o, м³/ч	V_o, м/с	∆Р_п, Па	L_o, м³/ч	V_o, м/с	∆Р_п, Па
200 х 100	140	15	2,2	240	41	3,7	350	87	5,4
300 х 100	210	15	2,2	300	29	3,1	500	78	5,1
400 х 100	260	12	2,0	350	22	2,7	580	61	4,5
500 х 100	330	12	2,0	450	24	2,8	700	55	4,3
600 х 100	380	12	2,0	550	24	2,8	780	48	4,0
150 х 150	140	11	1,9	240	33	3,3	350	72	4,9
300 х 150	330	15	2,2	450	27	3,0	700	66	4,7
400 х 150	380	11	1,9	550	24	2,8	780	46	3,9
500 х 150	480	11	1,9	750	27	3,0	970	43	3,8
600 х 150	550	10	1,8	850	24	2,8	1130	41	3,7
700 х 150	650	10	1,8	1050	25	2,9	1300	41	3,7
800 х 150	700	9	1,7	1100	22	2,7	1400	37	3,5
200 х 200	260	12	2,0	350	22	2,7	580	61	4,5
300 х 200	380	11	1,9	550	24	2,8	780	46	3,9
400 х 200	480	10	1,8	750	24	2,8	970	39	3,6
500 х 200	630	11	1,9	970	25	2,9	1250	41	3,7
600 х 200	700	9	1,7	1100	22	2,7	1400	37	3,5
700 х 200	750	8	1,6	1220	20	2,6	1450	29	3,1
800 х 200	820	7	1,5	1340	19	2,5	1600	27	3,0
1000 x 200	950	6	1,4	1450	13	2,1	1700	19	2,5
300 х 300	550	10	1,8	850	24	2,8	1200	48	4,0
400 х 300	700	9	1,7	1100	22	2,7	1400	35	3,4
500 х 300	800	8	1,6	1280	19	2,5	1500	25	2,9
600 х 300	900	7	1,5	1400	16	2,3	1650	22	2,7
700 х 300	1000	6	1,4	1550	15	2,2	1900	20	2,6
800 х 300	1100	5	1,3	1700	13	2,1	2100	19	2,5
1000 x 300	1250	4	1,2	1900	10	1,8	2400	16	2,3

* Решетки других размеров и цветов поставляются под заказ, характеристики приведены в каталоге воздухораспределители компании “Арктос”

При установке регулятора расхода в решетках ПРР данные таблицы корректируются:					Значение коэффициента К и ∆L_A для решеток ПРР

					% открытия регулятора расхода		100% b=0°	50% b=30°	30% b=60°
					K		1,2	1,8	2,5
					∆LA, дБ(А)		0	5	7
