Напольные блочные решетки РНБ

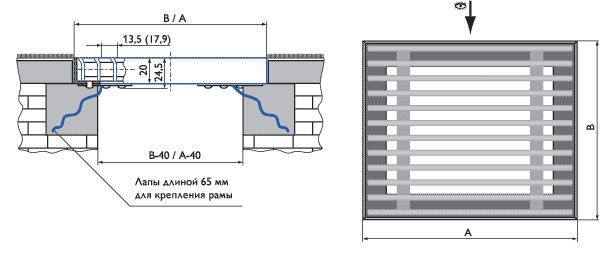

Напольные решетки состоят из прочной алюминиевой рамы и съемного блока жалюзи. Рама закрепляется в строительной конструкции пола с помощью специальных лап, которые установлены на раме.В решетке РНБ жалюзи жестко стянуты в блок и имеют два вида профиля – двутавровый и угловой.Шаг установки жалюзи в решетках РНБ с двутавровым профилем – 12,5мм или 16,9мм, с угловым профилем – 13,5мм и 17,9мм.Минимальный размер решетки РНБ 100х50мм, максимальный размер 2000 х 400 мм, шаг — 50мм.Решетки имеют один из трех типов покрытий: анодирование, полимерное окрашивание по каталогу RAL или текстурирование (Приложение П4).

Характеристики решеток РНБ параметры 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 Fo, m2 50 0,001 0,001 0,002 0,002 0,003 0,003 0,004 0,004 0,005 0,005 0,006 0,006 0,007 0,007 0,008 0,008 0,009 0,009 0,010 шаг 12,5 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0 1,0 1,1 шаг 16,9 0,2 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0 шаг 13,5 0,2 0,2 0,3 0,3 0,4 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 1.0 1,0 1,1 1,1 1,2 шаг 17,9 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0 1,0 Fo, m2 100 0,004 0,007 0,010 0,013 0,016 0,019 0,022 0,025 0,028 0,031 0,034 0,037 0,040 0,043 0,046 0,049 0,052 0,055 0,058 шаг 12,5 0,3 0,4 0,5 0,5 0,7 0,7 0,8 0,9 1,0 1,1 1,1 1,2 1,3 1,4 1,5 1,5 1,6 1,7 1,8 шаг 16,9 0,3 4,0 4,0 0,5 6,0 6,0 7,0 0,8 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,3 1,4 1,4 1,5 шаг 13,5 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,3 1,2 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,1 шаг 17,9 0,3 0,4 0,4 0,5 0,6 0,7 0,7 0,8 0,9 1,0 1,1 1,1 1,2 1,3 1,4 1,4 1,5 1,6 1,7 Fo, m2 150 0,007 0,012 0,018 0,023 0,029 0,034 0,040 0,045 0,051 0,056 0,062 0,067 0,073 0,078 0,084 0,089 0,095 0,100 0,106 шаг 12,5 0,4 0,5 0,6 7,0 0,9 1,0 1,1 1,2 1,3 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,5 шаг 16,9 0,4 0,5 0,6 0,6 0,7 0,9 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 шаг 13,5 0,4 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,4 1,6 1,7 1,8 2,0 2,1 2,2 2,4 2,5 2,6 2,8 шаг 17,9 0,4 0,5 0,6 0,6 0,7 0,9 1,0 1,1 1,2 1,4 1,4 1,5 1,6 1,7 1,9 2,0 2,1 2,1 2,3 Fo, m2 200 0,010 0,018 0,026 0,034 0,042 0,050 0,058 0,066 0,074 0,082 0,090 0,098 0,106 0,114 0,122 0,130 0,138 0,146 0,162 шаг 12,5 0,5 0,7 0,8 0,9 1,1 1,3 1,4 1,5 1,7 1,9 2,0 2,1 2,3 2,4 2,6 2,7 2,8 3,0 3,2 шаг 16,9 0,5 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,4 1,6 1,7 1,8 1,9 2,0 2,2 2,3 2,4 2,5 2,6 шаг 13,5 0,6 0,7 0,9 1,0 1,2 1,4 1,5 1,7 1,8 2,1 2,2 2,4 2,5 2,7 2,9 3,0 3,2 3,3 3,5 шаг 17,9 0,5 0,6 0,7 0,9 1,1 1,2 1,3 1,4 1,5 1,7 1,8 1,9 2,1 2,2 2,4 2,5 2,6 2,7 2,9 Fo, m2 250 0,013 0,023 0,034 0,044 0,055 0,065 0,076 0,086 0,097 0,107 0,118 0,128 0,139 0,149 0,160 0,170 0,181 0,191 0,202 шаг 12,5 0,6 8,0 1,0 1,1 1,4 1,5 1,7 1,8 2,0 2,3 2,4 2,6 2,7 2,9 3,1 3,3 3,5 3,6 3,9 шаг 16,9 0,6 0,7 0,8 1,0 1,2 1,3 1,4 1,6 1,7 1,9 2,0 2,2 2,3 2,4 2,6 2,7 2,9 3,0 3,2 шаг 13,5 0,7 0,9 1,0 1,2 1,5 1,7 1,9 2,0 2,2 2,5 2,7 2,9 3,0 3,2 3,5 3,7 3,9 4,0 4,3 шаг 17,9 0,6 0,8 0,9 1,0 1,3 1,4 1,6 1,7 1,9 2,1 2,2 2,4 2,5 2,6 2,9 3,0 3,2 3,3 3,5 Fo, m2 300 0,016 0,029 0,042 0,055 0,068 0,081 0,094 0,107 0,120 0,133 0,146 0,159 0,172 0,185 0,198 0,211 0,224 0,237 0,250 0,8 0,9 1,1 1,3 1,6 1,8 2,0 2,2 2,4 2,7 2,9 3,1 3,2 3,4 3,7 3,9 4,1 4,3 4,6 шаг 16,9 0,7 0,8 1,0 1,1 1 4 1,5 1,7 1,8 2,0 2,2 2,4 2,5 2,7 2,8 3,1 3,2 3,4 3,5 3,8 шаг 13,5 0,8 1,0 1,2 1,4 1,8 2,0 2,2 2,7 2,7 3,0 3,2 3,4 3,6 3,8 4,1 4,4 4,6 4,8 5,1 шаг 17,9 0,7 0,9 1,1 1,2 1,5 1,7 1,8 2,0 2,2 2,5 2,6 2,8 2,9 3,1 3,4 3,6 3,7 3,9 4,2 Fo, m2 350 0,019 0,034 0,050 0,065 0,081 0,096 0,112 0,127 0,143 0,158 0,174 0,189 0,205 0,220 0,236 0,251 0,267 0,282 0,298 шаг 12,5 0,9 1,1 1,3 1,5 1,9 2,1 2,3 2,6 2,8 3,2 3,4 3,6 3,8 4.0 44,0 46,0 4Я so 5,3 шаг 16,9 0,8 1,0 1,1 1 4 1,6 1,7 1,9 2,0 2,3 2,6 2,7 2,9 3,0 3,2 3,4 3,5 3,7 3,9 4,3 шаг 13,5 0,9 1,2 1,4 1,7 2,0 2,3 2,5 2,9 3,1 3,5 3,8 4,0 4,2 4,5 4,9 5,1 5,4 5,6 6,0 шаг 17,9 0,8 1,0 1,2 1,4 1,7 1,9 2,1 2,3 2,5 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,1 4,3 4,8 Fo, m2 400 0,022 0,040 0,058 0,076 0,094 0,112 0,130 0,148 0,166 0,184 0,202 0,220 0,238 0,256 0,274 0,292 0,310 0,328 0,346 шаг 12,5 1,0 1,3 1,5 1,7 2,1 2,5 2,7 3,0 3,3 3,8 4,0 4,3 4,5 4,7 5,3 5,5 5,8 6,0 6,5 шаг 16,9 0,9 1,1 1,3 1,5 1,8 2,0 2,2 2,3 2,6 2,9 3,1 3,3 3,4 3,6 4,0 4,2 4,4 4,5 4,9 шаг 13,5 1,1 1,4 1,6 1,9 2,5 3,0 3,2 3,3 3,6 4,2 4,4 4,7 5,0 5,3 5,9 6,1 6,4 6,7 7,2 шаг 17,9 0,9 1,1 1,4 1,6 1,9 2,2 2,4 2,6 2,8 3,2 3,4 3,6 3,8 4,0 4,4 4,6 4,8 5,0 5,4
