Сопловые воздухораспределители СДК

Наличие: В наличии

Артикл: arkt_049

Краткое описание

Сопловые воздухораспределители 1СДК, 2СДК, 3СДК, 3СДКР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

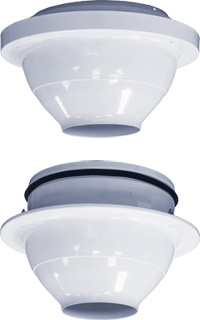

Сопловые воздухораспределители СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.Сопловые воздухораспределители предназначены для монтажа:

1СДК – на плоских поверхностях;
2СДК – на торцах круглых воздуховодов;
3СДК и 3СДКР – на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду. Для изменения и регулирования расхода воздуха воздухораспределители 3СДКР дополнительно оснащаются регулятором расхода воздуха.

Воздухораспределители СДК изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

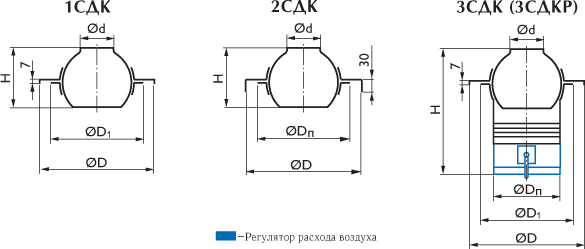

Характеристики воздухораспределителей 1СДК

Модель	Ød, мм	ØD, мм	ØD₁, мм	ØD_п, мм	H, мм	Вес, кг
1СДК 60	62	207	160	—	95	0,23
1СДК 80	78	226	198	—	117	0,31
1СДК 100	100	281	235	—	152	0,45
1СДК 125	125	331	290	—	183	0,68
1СДК 160	157	406	358	—	232	1,01
1СДК 200	200	506	452	—	261	1,55

Характеристики воздухораспределителей 2СДК

Модель	Ød, мм	ØD, мм	ØD₁, мм	ØD_п, мм	H, мм	Вес, кг
2СДК 60	62	166	—	160	95	0,23
2СДК 80	78	206	—	200	117	0,32
2СДК 100	100	256	—	250	152	0,46
2СДК 125	125	321	—	315	183	0,72
2СДК 160	157	406	—	400	232	1,09
2СДК 200	200	506	—	500	261	1,65

Характеристики воздухораспределителей 3СДК, 3СДКР

Модель	Ød, мм	ØD, мм	ØD₁, мм	ØD_п, мм	H, мм		Вес, кг
Модель	Ød, мм	ØD, мм	ØD₁, мм	ØD_п, мм	3СДК	3СДКР	3СДК	3СДКР
3СДК(Р) 60	62	207	160	125	147	287	0,39	1,06
3СДК(Р) 80	78	226	198	160	163	303	0,51	1,35
3СДК(Р) 100	100	281	235	200	198	338	0,71	1,75
3СДК(Р) 125	125	331	290	250	218	358	1,01	2,32
3СДК(Р) 160	157	406	358	315	260	400	1,42	3,14
3СДК(Р) 200	200	506	452	400	307	447	2,07	4,38

Данные для подбора сопловых воздухораспределителей 1СДК, 2СДК, 3СДК при подаче воздуха

Типо-размер	F₀,	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=50 дБ(А)
	F₀,	L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-
	м³	L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при
	м³	м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с
		м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75
Наклонные струи под углом 30° к горизонтали
60	0,0028	60	26	10	4,1	2,7	85	51	15	5,8	3,9	130	120	22	9	5,9	160	181	27	11	7,3
80	0,0050	130	38	17	6,6	4,4	200	89	26	10	6,8	270	162	34	14	9	350	272	45	18	12
100	0,0079	220	43	22	9	6,0	310	86	31	13	8	430	165	44	17	12	510	232	52	21	14
125	0,0123	340	42	28	11	7,4	480	85	39	16	10	680	170	55	22	15	800	235	65	26	17
160	0,0201	510	36	32	13	8,7	700	67	45	18	12	940	122	60	24	16	1090	163	69	28	19
200	0,0314	750	32	38	15	10	1000	56	51	20	14	1370	106	70	28	19	1650	153	84	34	22
Горизонтальные или вертикальные струи
60	0,0028	75	40	13	5,1	3,4	120	102	20	8,2	5,5	180	230	31	12	8,2	210	313	36	14	9,6
80	0,0050	160	57	20	8,2	5,4	230	118	29	12	7,8	320	228	41	16	11	370	304	47	19	13
100	0,0079	280	70	28	11	7,6	370	122	38	15	10	490	214	50	20	13	560	279	57	23	15
125	0,0123	400	59	33	13	8,7	560	115	46	18	12	770	218	63	25	17	800	235	65	26	17
160	0,0201	580	46	37	15	9,8	800	88	51	20	14	1050	152	67	27	18	1170	188	75	30	20
200	0,0314	780	34	40	16	11	1090	67	56	22	15	1470	122	75	30	20	1710	165	87	35	23

В воздухораспределителях 3СДКР табличные значения ΔР_полн и L_wA корректируются:	% открытия регулятора расхода	100%	70%	50%
	% открытия регулятора расхода	β = 0°	β = 45°	β = 60°
	схема 1
	K	1,1	1,6	3,1
	∆LwA, дБ(А)	9	24	35
	схема 2
	K	1,1	1,6	3,1
	∆LwA, дБ(А)	10	27	30

Рекомендации по подбору сопловых воздухораспределителей СДК

Исходя из архитектурно-планировочных решений, величины расхода воздуха, нормируемого уровня шума и выбранной схемы подачи воздуха, по данным для подбора выбирается типоразмер СДК.В общем случае, необходимо определить максимальные параметры воздуха

в месте входа приточной струи в обслуживаюмую зону и сопоставить их с нормируемыми величинами.Максимальные параметры воздуха

определяются по формулам:

где: V_x и ∆t_x определяются по номограмме, приведенной ниже;К_с – коэффициент стеснения;К_н – коэффициент неизотермичности;К_наст – коэффициент настилания (при отсутствии настилания Кнаст=1, при настилании Кнаст=1,4).Полученные значения

не должны превышать нормируемые значения:

где К_п – коэффициент перехода от нормируемой скорости движения воздуха к максимальной скорости воздуха в струе, принимаемый по приложению Б СП 60.13330.2012 Отопление, вентиляция и кондиционирование;∆t_норм – принимается с учетом допустимых отклонений по приложению В СП 60.13330.2012.
