Воздухораспределители с закручивателями 1ВКЗ

Наличие: В наличии

Артикл: arkt_058

Краткое описание

Воздухораспределители панельные с закручивателями 1ВКЗ, 1ВКЗР круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования в верхнюю зону помещений различного назначения (производственные, общественные).

Конструктивно изделие состоит из металлическоой панели с отверстиями, в которой установлены металлические диффузоры с плосколопаточными закручивателями, и камеры статического давления (КСД).Воздухораспределитель формирует широкий конический поток с интенсивным перемешиванием воздуха. Направление потока перпендикулярно плоскости воздухораздающей панели.КСД имеют боковой или торцевой подводящий патрубок.Для регулирования расхода воздуха изделия 1ВКЗР оснащены регулирующим устройством, которое устанавливается во входном патрубке.Монтаж воздухораспределителя – потолочный, пристенный или приколонный.Воздухораспределители 1ВКЗ могут размещаться в подшивном пространстве потолка, при этом видимой является только панель с закручивателями, а КСД находится за подшивным потолком.Крепление 1ВКЗ, 1ВКЗР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры.Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.Покрытие методом порошкового напыления в белый цвет (RAL 9016), круглые изделия 1ВКЗ, 1ВКЗР окрашиваются полностью. По заказу возможна окраска в другие цвета по каталогу RAL.

1ВКЗ / 1ВКЗР 1ВКЗ-C / 1ВКЗР-C

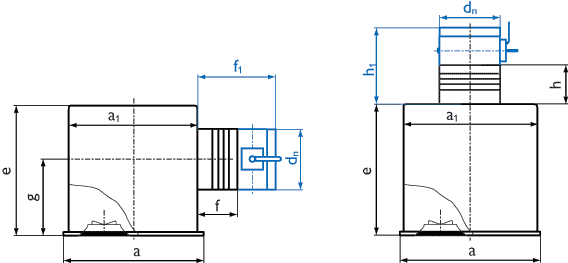

Характеристики панелей 1ВКЗ, 1ВКЗР

Размер*Øa, мм	F₀, м²		Ød_n, мм		а₁, мм		е, мм		g, мм		f, мм		f₁, мм	h, мм	h₁, мм	Вес*, кг
																		1ВКЗ / 1ВКЗР
450	0,018		159		447		250		125		100		200	—	—	5,2
595	0,034		199		592		280		140		100		200	—	—	8,2
1ВКЗ-С / 1ВКЗР-С
450	0,018		159		447		200		—		—		—	200	88	4,6
595	0,034		199		592		200		—		—		—	200	88	9,8

* Вес изделия указан без учета регулятора расхода воздуха

Данные для подбора панелей 1ВКЗ при подаче воздуха в помещение

Размер*Øa, мм	L_A= 25дБ (А)				L_A=35дБ (А)					L_A=35дБ (А)				L_A=60дБ (А)
	L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дальнобойность,м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
																		0,2	0,5	0,2	0,5	0,75	0,5	0,75	0,5	0,75
			450	70			9	1,7	0,7			110	22			2,6	1,0	0,7	150	41	1,4	1,0	400	293	3,8	2,5
595	140	12	2,4	1,0	200	24	3,5	1,4	0,9	280	47	1,9	1,3	600	216	4,2	2,8

При установке регулятора расхода в воздухораспределителях 1ВКЗР данные таблицы корректируются:								Значение коэффициента К
								% открытиярегуляторарасхода				100% b=0°		70% b=45°		50% b=60°

																		K				1,1		2,0		5,0
