Воздухораспределители панельные ВПЛ, ВПЛР

Наличие: В наличии

Артикл: arkt_066

Краткое описание

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

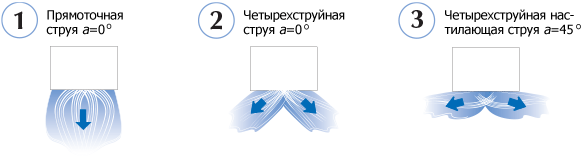

Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (a=0°), четырехструйной (a=20°) и четырехструйной настилающейся (a=45°).

Воздухораспределители выпускаются в пяти исполнениях:

ВПЛ – воздухораспределитель с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально;
ВПЛ…-Н4 – воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
ВПЛ…-E1 – воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол — 0°/45° (заводская настройка) или 20°/45°);
ВПЛ…-E3 – воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол — 0°/20°/45°);
ВПЛ…-М2 – воздухораспределитель с электроприводом (пропорциональное управление 0…10 В) , поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.

Воздухораспределители ВПЛ…-E1, ВПЛ…-E3 и ВПЛ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.Воздухораспределители ВПЛ, ВПЛР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

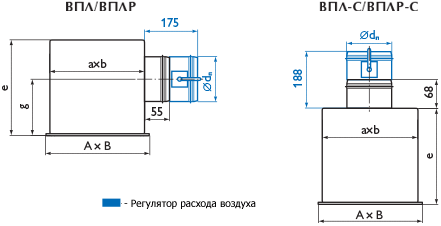

Характеристики воздухораспределителей ВПЛ, ВПЛР

Модель	F0, м2	A, мм	B, мм	а, мм	b, мм	e, мм	Ødп, мм	g, мм	Вес, кг
1ВПЛ/1ВПЛР									1ВПЛ	1ВПЛР
300×300	0,043	300	300	270	270	320	124	200	3,3
450×450	0,128	450	450	420	420	400	199	260	6,5
595×595	0,253	595	595	570	570	400	249	230	9,9
1ВПЛ-С/1ВПЛР-С									1ВПЛ-С	1ВПЛР-С
300×300	0,043	300	300	270	270	250	124	—	3,0
450×450	0,128	450	450	420	420	250	199	—	5,2
595×595	0,253	595	595	570	570	250	249	—	8,2
2ВПЛ/2ВПЛР									2ВПЛ	2ВПЛР
450×450	0,128	450	450	420	420	450	249	265	6,8
595×595	0,253	595	595	570	570	550	314	332	11,6
750×750	0,433	750	750	720	720	570	399	310	19,9
1050×1050	0,918	1050	1050	1020	1020	700	499	440	35,2
2ВПЛ-С/2ВПЛР-С									2ВПЛ-С	2ВПЛР-С
450×450	0,128	450	450	420	420	400	249	—	6,8
595×595	0,253	595	595	570	570	400	314	—	10,6
750×750	0,433	750	750	720	720	500	399	—	17,0
1050×1050	0,918	1050	1050	1020	1020	500	499	—	27,7

Характеристики электроприводов

Модель воздухораспределителя	Тип привода*	Сигнал управления	Напряжение, В	Потребляемая мощность, Вт	Степень защиты
1ВПЛ 300×300-Е1	AST04	2-х позиционный	230	4	IP 42
1ВПЛ 450×450-Е1
1ВПЛ 595×595-Е1
1ВПЛ 750×750-Е1
2ВПЛ 300×300-Е1
2ВПЛ 450×450-Е1
2ВПЛ 595×595-Е1
2ВПЛ 750×750-Е1
1ВПЛ 1050×1050-Е1	AST08	2-х позиционный	230	3	IP 54
2ВПЛ 1050×1050-Е1
1ВПЛ 300×300-Е3	AST04S	3-х позиционный	230	4	IP 42
1ВПЛ 450×450-Е3
1ВПЛ 595×595-Е3
1ВПЛ 750×750-Е3
2ВПЛ 300×300-Е3
2ВПЛ 450×450-Е3
2ВПЛ 595×595-Е3
2ВПЛ 750×750-Е3
1ВПЛ 1050×1050-Е3	AST08S	3-х позиционный	230	3	IP 54
2ВПЛ 1050×1050-Е3
1ВПЛ 300×300-М2	ADM04	0–10 В	24	2,5	IP 42
1ВПЛ 450×450-М2
1ВПЛ 595×595-М2
1ВПЛ 750×750-М2
2ВПЛ 300×300-М2
2ВПЛ 450×450-М2
2ВПЛ 595×595-М2
2ВПЛ 750×750-М2
1ВПЛ 1050×1050-М2	ADM08	0–10 В	24	2,5	IP 54
2ВПЛ 1050×1050-М2

Данные для подбора воздухораспределителей 1ВПЛ, 1ВПЛР при подаче воздуха

РазмерAxB, мм		L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
	F₀,			Дальнобой-					Дальнобой-					Дальнобой-					Дальнобой-
	м³	L₀,	∆P_пол	ность, м			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при
	м³	м³/ч	Па	при V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с			м³/ч	Па	V_x,м/с
		м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75
300x300	0	120	14	4,0	1,6	1,1	180	32	6,0	2,4	1,6	250	62	8,3	3,3	2,2	430	183	14	5,7	3,8
	20			1,6	0,6	0,4			2,4	1,0	0,6			3,3	1,3	0,9			5,7	2,3	1,5
	45*			3,8	1,5	1,0			5,8	2,3	1,5			8,0	3,2	2,1			14	5,5	3,7
450x450	0	310	11	6,0	2,4	1,6	450	23	8,7	3,5	2,3	650	48	13	5,0	3,4	1120	141	22	8,7	5,8
	20			2,4	1,0	0,6			3,5	1,4	0,9			5,0	2,0	1,3			8,7	3,5	2,3
	45*			5,8	2,3	1,5			8,4	3,4	2,2			12	4,8	3,2			21	8,3	5,6
595x595	0	590	13	8,1	3,3	2,2	850	26	12	4,7	3,1	1220	54	17	6,7	4,5	2080	156	29	11	7,7
	20			3,3	1,3	0,9			4,7	1,9	1,3			6,7	2,7	1,8			11	4,6	3,1
	45*			7,8	3,1	2,1			11	4,5	3,0			16	6,5	4,3			28	11	7,4
