Воздухораспределители панельные ВКВ, ВКВР

Наличие: В наличии

Артикл: arkt_053

Краткое описание

Воздухораспределители панельные ВКВ, ВКВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

Воздухораспределители ВКВ, ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы.КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.Воздухораспределители ВКВ, ВКВР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу «Эксклюзив».

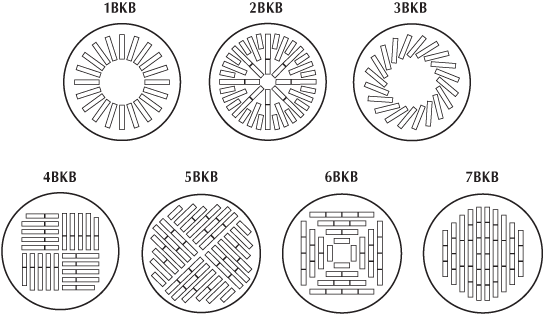

Варианты исполнения лицевой панели

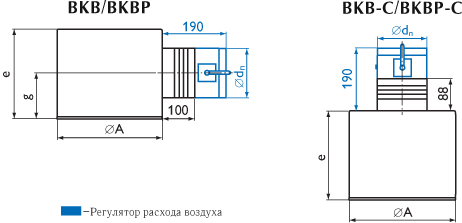

Характеристики воздухораспределителей ВКВ, ВКВР

Модель	F0, м2	ØA, мм	Ødп, мм	e, мм	g, мм	Вес, кг
1ВКВ/ 1ВКВР						1ВКВ	1ВКВР
315-12	0,011	315	159	230	115	2,9	3,5
450-20	0,033	450	199	265	133	5,5	6,3
595-32	0,052	595	249	315	158	9,5	10,6
1ВКВ-С/ 1ВКВР-С						1ВКВ-С	1ВКВР-С
315-12	0,011	315	159	200	—	2,9	3,5
450-20	0,033	450	199	200	—	4,9	5,8
595-32	0,052	595	249	200	—	8,1	9,1
2ВКВ/2ВКВР						2ВКВ	2ВКВР
315-16	0,021	315	159	230	115	2,9	3,5
450-40	0,048	450	199	265	133	5,4	6,2
595-64	0,082	595	249	315	158	9,4	10,5
2ВКВ-С/2ВКВР-С						2ВКВ-С	2ВКВР-С
315-16	0,021	315	159	200	—	2,9	3,5
450-40	0,048	450	199	200	—	4,8	5,7
595-64	0,082	595	249	200	—	7,9	9
3ВКВ/3ВКВР						3ВКВ	3ВКВР
315-12	0,011	315	159	230	115	2,9	3,5
450-20	0,033	450	199	265	133	5,5	6,3
595-30	0,049	595	249	315	158	9,6	10,6
3ВКВ-С/3ВКВР-С						3ВКВ-С	3ВКВР-С
315-12	0,011	315	159	200	—	2,9	3,5
450-20	0,033	450	199	200	—	5	5,8
595-30	0,049	595	249	200	—	8,1	9,2
4ВКВ/4ВКВР						4ВКВ	4ВКВР
315-12	0,02	315	159	230	115	2,9	3,5
450-40	0,048	450	199	265	133	5,4	6,2
595-96	0,088	595	249	315	158	9,3	10,4
4ВКВ-С/4ВКВР-С						4ВКВ-С	4ВКВР-С
315-12	0,02	315	159	200	—	3	3,5
450-40	0,048	450	199	200	—	4,9	5,7
595-96	0,088	595	249	200	—	7,8	8,9
5ВКВ/ 5ВКВР						5ВКВ	5ВКВР
315-16	0,018	315	159	230	115	2,9	3,5
450-48	0,05	450	199	265	133	5,4	6,2
595-76	0,096	595	249	315	158	9,3	10,3
5ВКВ-С/ 5ВКВР-С						5ВКВ-С	5ВКВР-С
315-16	0,018	315	159	200	—	3	3,5
450-48	0,05	450	199	200	—	4,8	5,7
595-76	0,096	595	249	200	—	7,8	8,9
6ВКВ/ 6ВКВР						6ВКВ	6ВКВР
315-16	0,018	315	159	230	115	2,9	3,5
450-40	0,037	450	199	265	133	5,4	6,2
595-84	0,077	595	249	315	158	9,4	10,5
6ВКВ-С/ 6ВКВР-С						6ВКВ-С	6ВКВР-С
315-16	0,018	315	159	200	—	3	3,5
450-40	0,037	450	199	200	—	4,9	5,7
595-84	0,077	595	249	200	—	7,9	9
7ВКВ/ 7ВКВР						7ВКВ	7ВКВР
315-16	0,016	315	159	230	115	2,9	3,5
450-42	0,044	450	199	265	133	5,4	6,2
595-70	0,09	595	249	315	158	9,3	10,4
7ВКВ-С/ 7ВКВР-С						7ВКВ-С	7ВКВР-С
315-16	0,016	315	159	200	—	3	3,6
450-42	0,044	450	199	200	—	4,9	5,7
595-70	0,09	595	249	200	—	7,9	8,9
