Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР

Наличие: В наличии

Артикл: arkt_051

Краткое описание

Воздухораспределители панельные турбулизирующие 1ВПТ, 1ВПТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения – производственные, административные и общественные помещения. Подача приточного воздуха при использовании турбулизирующих воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями.Турбулизирующий воздухораспределитель состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым (для прямоугольных воздухораспределителей — по стороне А) или торцевым подводом.Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.Для регулирования расхода воздуха изделия 1ВПТР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.Конструкция воздухораздающей панели позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.Монтаж воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком.Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска панели в другие цвета по каталогу RAL, а также окраска прямоугольных КСД. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.Крепление 1ВПТ, 1ВПТР к строительным кострукциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят.Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Подшивной потолок устанавливается после крепления 1ВПТ, 1ВПТР.

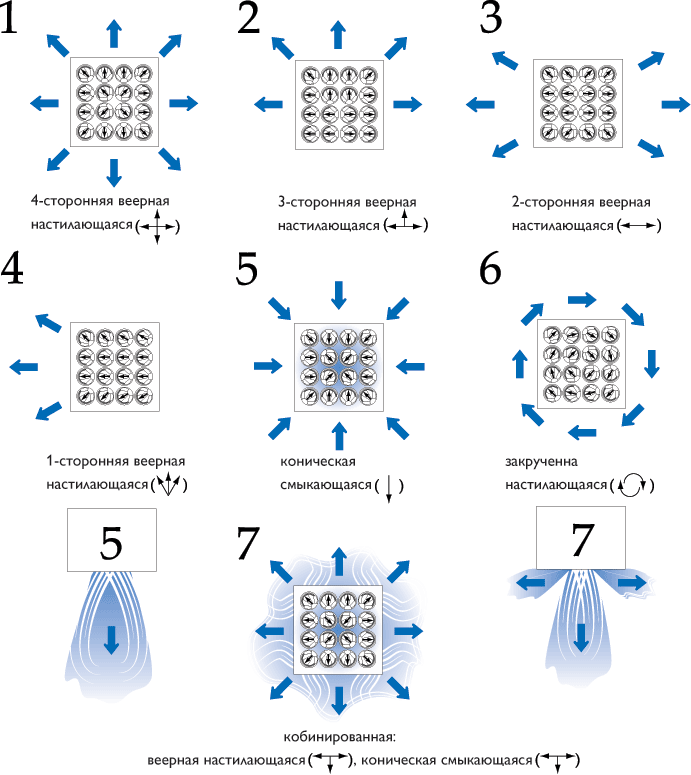

Схемы поворота ячеек турбулизирующих панелей,при формировании различных видов приточных струй

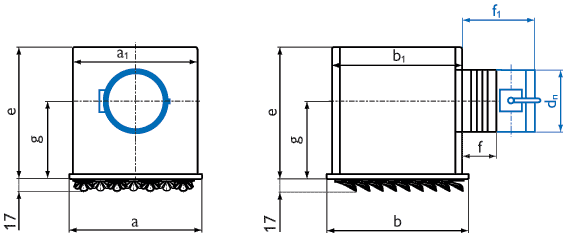

1ВПТ / 1ВПТР

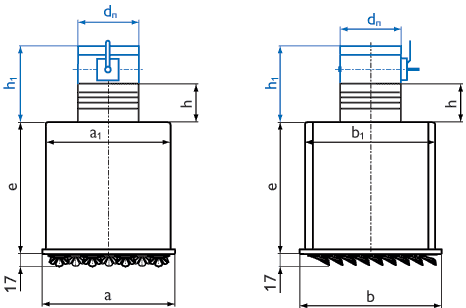

1ВПТ-C / 1ВПТР-C

Характеристики панелей 1ВПТ, 1ВПТР

Размер*,а x b, мм	F₀, м²	Ød_n, мм	а₁, мм	b₁, мм	е, мм	g, мм	f,мм	f₁, мм	h, мм	h₁, мм	Вес**, кг
												1ВПТ / 1ВПТР
300 x 300	0,027	124	270	270	270	150	73	200	—	—	4,2
450 x 450	0,079	159	420	420	350	213	73	200	—	—	8,7
595 x 595	0,147	199	570	570	390	233	73	200	—	—	13,8
900 x 900	0,375	314	870	870	650	430	73	200	—	—	33,2
460 x 210	0,033	99	430	180	300	193	73	200	—	—	5
540 x 210	0,039	124	510	180	325	205	73	200	—	—	6,1
540 x 270	0,051	159	510	240	360	223	73	200	—	—	7,8
900 x 595	0,236	249	870	570	650	465	73	200	—	—	25,9
1195 x 595	0,323	314	1170	570	650	430	73	200	—	—	32,5
1ВПТ-С / 1ВПТР-С
300 x 300	0,027	124	270	270	200	—	—	—	88	200	3,6
450 x 450	0,079	159	420	420	200	—	—	—	88	200	6,6
595 x 595	0,147	199	570	570	200	—	—	—	88	200	10,4
900 x 900	0,375	314	870	870	300	—	—	—	88	200	15,1
460 x 210	0,033	99	430	180	200	—	—	—	88	200	4
540 x 210	0,039	124	510	180	200	—	—	—	88	200	4,5
540 x 270	0,051	159	510	240	200	—	—	—	88	200	5,5

* Панели других размеров и цветов поставляются под заказ.
** Вес изделия указан без учета регулятора расхода воздуха
