Сопловые воздухораспределители 1ВКС, 1ВКСР

Наличие: В наличии

Артикл: arkt_055

Краткое описание

Воздухораспределители панельные сопловые 1ВКC, 1ВКCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВКC, 1ВКCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.Воздухораспределители 1ВКC, 1ВКCР изготавливаются из листовой стали круглой формы и 3-х типоразмеров: 315 мм, 450 мм и 595 мм. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.Воздухораспределители 1ВКC, 1ВКCР монтируются в верхней зоне помещений в горизонтальном положении. Монтаж 1ВКC, 1ВКCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

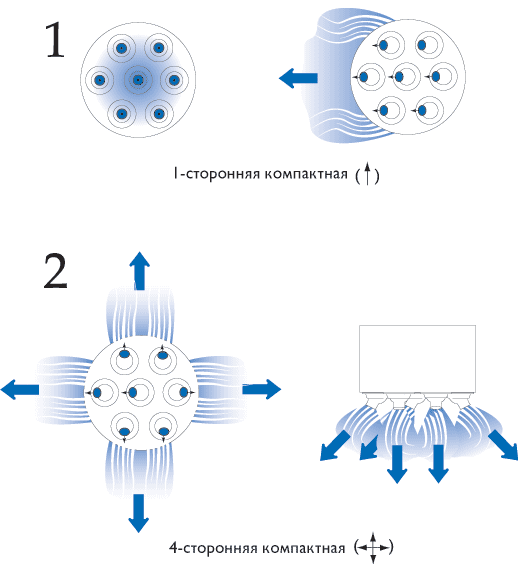

Схемы поворота сопловых ячеек,при формировании различных видов приточных струй

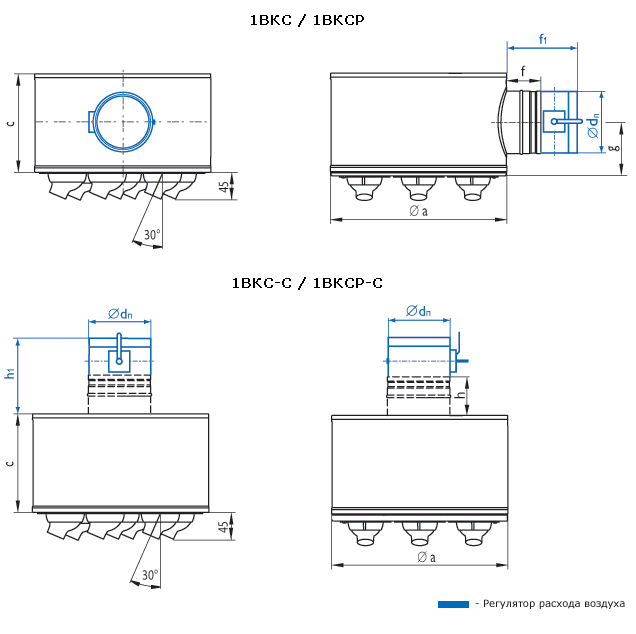

Характеристики панельных воздухораспределителей 1ВКС, 1ВКСР

РазмерØа, мм	F₀,м²	Ød_n,мм	c₁,мм	g,мм	f,мм	f₁,мм	h,мм	h₁,мм	Вес, кг
РазмерØа, мм	F₀,м²	Ød_n,мм	c₁,мм	g,мм	f,мм	f₁,мм	h,мм	h₁,мм	1ВКС	1ВКСР
1ВКС / 1ВКСР
315	0,0043	124	200	100	100	190	—	—	3	3,6
450	0,0087	199	265	133	100	190	—	—	5,2	6
595	0,0143	249	315	158	100	190	—	—	9,7	10,8
1ВКС-С / 1ВКСР-С
315	0,0043	124	200	—	—	—	88	190	3	3,6
450	0,0087	199	200	—	—	—	88	190	4,6	5,5
595	0,0143	249	200	—	—	—	88	190	8,2	9,3

Данные для подбора панельных воздухораспределителей 1ВКС, 1ВКСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя,2 – в разные стороны под углом 30° к оси)

Размер аxb, мм	Вид струи	L_WA= 20дБ (А)					L_WA=35дБ (А)					L_WA=45дБ (А)					L_WA=50дБ (А)
		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
																						0,2	0,5	0,75	0,2	0,5	0,75	0,2	0,5	0,75	0,2	0,5	0,75
				315	1	80			16	10,0	4,1			2,7	120	36			15,0	6,1	4,1	200	100	25,0	10,0	6,8	270	182	34,0	14,0	9,1
2	4,1	1,6	1,1		6,1		2,4	1,6		10,0	4,1	2,7	14,0	5,5			3,7
450	1	180	20	16,0	6,4	4,3	250	39	22,0	8,9	6,0	450	127	40,0	16,0	11,0	560	196	50,0	20,0	13,0
	2			6,4	2,6	1,7			8,9	3,6	2,4			16,0	6,4	4,3			20,0	8,0	5,3
595	1	300	21	21,0	8,4	5,6	400	37	28,0	11,0	7,4	730	123	51,0	20,0	14,0	900	188	63,0	25,0	17,0
	2			8,4	3,3	2,2			11,0	4,5	3,0			20,0	8,1	5,4			25,0	10,0	6,7

При установке регулятора расхода в воздухораспределителях 1ВКСР данные таблицы корректируются:									Значение коэффициента К
									% открытия регулятора расхода					100% β=0°			70% β=45°		50% β=60°

																						K					1,1			1,7		3,5
