В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-6 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-6 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.Системы управления и защитыДля управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

— поддержание заданной температуры приточного воздуха;- регулирование скорости вращения вентилятора;- управление работой электрического нагревателя;- управление приводом регулирующего вентиля (для установок с водяным калорифером);- управление приводом воздушной заслонки;- защита электродвигателя вентилятора от перегрева и короткого замыкания;- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);- контроль загрязнения фильтра;- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.МонтажУстановки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.АксессуарыМодули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

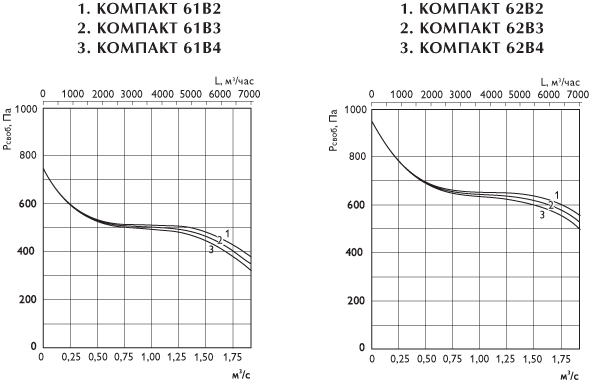

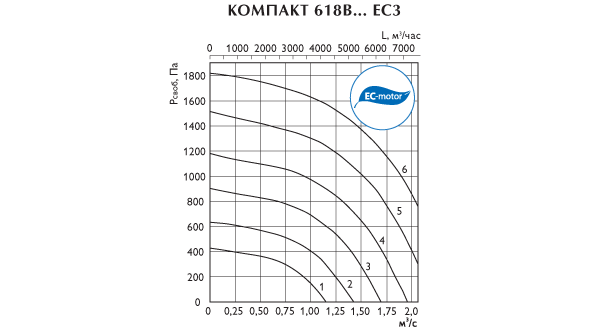

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
Модель	Напряжение, В/Ф	нагревателя*, кВт	вентилятора, кВт	Вес, кг
Компакт 61В2	400/3	99,1	3,0	193
Компакт 61В3	400/3	144,2	3,0	197
Компакт 61В4	400/3	177,7	3,0	201
Компакт 62В2	400/3	99,1	4,0	199
Компакт 62В3	400/3	144,2	4,0	203
Компакт 62В4	400/3	177,7	4,0	207
Компакт 618В2 EC3	400/3	99,1	4,1	160
Компакт 618В3 EC3	400/3	144,2	4,1	164
Компакт 618В4 EC3	400/3	177,7	4,1	168

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Размеры, мм

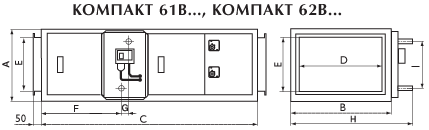

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 61В2	640	1120	1500	1000	500	530	38	1300	455	1″
Компакт 61В3	640	1120	1500	1000	500	530	43	1300	455	1″
Компакт 61В4	640	1120	1500	1000	500	520	65	1300	455	1″
Компакт 62В2	640	1120	1500	1000	500	530	38	1300	455	1″
Компакт 62В3	640	1120	1500	1000	500	530	43	1300	455	1″
Компакт 62В4	640	1120	1500	1000	500	520	65	1300	455	1″
Компакт 618В2 EC3	640	1120	1285	1000	500	515	38	1300	455	1″
Компакт 618В3 EC3	640	1120	1285	1000	500	515	43	1300	455	1″
Компакт 618В4 EC3	640	1120	1285	1000	500	505	65	1300	455	1″

** Трубная резьба.

Монтаж¤ Все установки поставляются в полностью собранном виде и готовые к подключению.¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.¤ Электрические параметры должны соответствовать спецификации на табличке установки.¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.¤ Установки должны быть заземлены.¤ Установки должны быть установлены в соответствии с направлением потока воздуха.¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.Условия работы¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).Обслуживание Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.Перед обслуживанием убедитесь, что ¤ Прекращена подача напряжения.¤ Рабочее колесо вентилятора полностью остановилось.¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.При очистке установки¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.¤ Подшипники, в случае повреждения, подлежат замене.В случае неисправности ¤ Проверить, поступает ли напряжение на установку.¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
