Оборудование от завода "Арктос" | Приточные установки Компакт 1 / Компакт 2

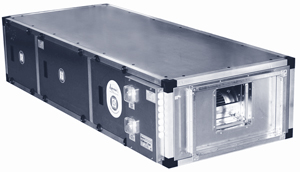

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (асинхронный двигатель с внешним ротором). Для индикации степени загрязнения фильтра предусмотрен датчик давления.Системы управления и защитыДля управления работой приточных установок разработаны стандартные модули управления SCM…N, обеспечивающие следующие функции:

— поддержание заданной температуры приточного воздуха;- регулирование скорости вращения вентилятора;- управление работой электрического нагревателя;- управление приводом регулирующего вентиля (для установок с водяным калорифером);- управление приводом воздушной заслонки;- защита электродвигателя вентилятора от перегрева и короткого замыкания;- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);- контроль загрязнения фильтра;- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.МонтажУстановки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.АксессуарыМодули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
Модель	Напряжение, В/Ф	нагревателя, кВт	вентилятора, кВт	Вес, кг
Компакт 1109М	400/3	9,0	0,3	52
Компакт 1112М	400/3	12,0	0,3	52
Компакт 1115М	400/3	15,0	0,3	53
Компакт 11В2М	230/1	15,0*	0,3	43
Компакт 11В3М	230/1	19,4*	0,3	44
Компакт 11В4М	230/1	24,8*	0,3	45
Компакт 2112М	400/3	12,0	0,6	82
Компакт 2117М	400/3	17,0	0,6	83
Компакт 2127М	400/3	27,0	0,6	84
Компакт 21В2М	230/1	25,2*	0,6	56
Компакт 21В3М	230/1	35,8*	0,6	58
Компакт 21В4М	230/1	44,1*	0,6	59

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Шумовые характеристики

Модель		LpAдБ(A)	LwAtot	LwA
Модель		LpAдБ(A)	LwAtot	63	125	250	500	1000	2000	4000	8000
Компакт 11…М	К входу	55	62	59	56	65	59	53	53	51	45
	К выходу	63	70	64	62	68	65	65	64	61	55
	К окружению	46	53	57	55	54	47	43	46	46	41
Компакт 11В…М	К входу	55	62	59	56	65	59	53	53	51	45
	К выходу	63	70	64	62	68	65	65	64	61	55
	К окружению	46	53	57	55	54	47	43	46	46	41
Компакт 21…М	К входу	60	67	66	65	68	63	60	59	57	52
	К выходу	69	76	61	66	71	68	70	70	67	62
	К окружению	50	57	73	61	60	53	49	48	46	41
Компакт 21В…М	К входу	57	64	75	66	65	60	56	57	54	48
	К выходу	67	74	74	70	70	66	68	69	65	61
	К окружению	48	55	69	61	57	50	45	46	43	37

LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 1109М	320	570	1070	400	200	—	—	630	—	—
Компакт 1112М	320	570	1070	400	200	—	—	630		—
Компакт 1115М	320	570	1070	400	200	—	—	630	—	—
Компакт 11В2М	320	570	835	400	200	280	33	670	165	1/2″
Компакт 11В3М	320	570	835	400	200	280	43	670	165	1/2″
Компакт 11В4М	320	570	835	400	200	280	65	670	165	1/2″
Компакт 2112М	390	670	1170	500	250	—	—	—	—	—
Компакт 2117М	390	670	1170	500	250	—	—	—	—	—
Компакт 2127М	390	670	1170	500	250	—	—	—	—	—
Компакт 21В2М	390	670	835	500	250	290	33	780	235	1/2″
Компакт 21В3М	390	670	835	500	250	290	43	780	235	1/2″
Компакт 21В4М	390	670	835	500	250	290	65	780	235	1/2″

** Трубная резьба.

Монтаж¤ Все установки поставляются в полностью собранном виде и готовые к подключению.¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.¤ Электрические параметры должны соответствовать спецификации на табличке установки.¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.¤ Установки должны быть заземлены.¤ Установки должны быть установлены в соответствии с направлением потока воздуха.¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.Условия работы¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).Обслуживание Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.Перед обслуживанием убедитесь, что ¤ Прекращена подача напряжения.¤ Рабочее колесо вентилятора полностью остановилось.¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.При очистке установки¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.¤ Подшипники, в случае повреждения, подлежат замене.В случае неисправности ¤ Проверить, поступает ли напряжение на установку.¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
