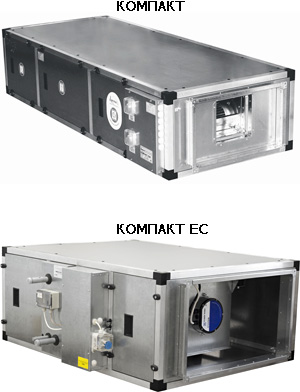

В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной или электрический калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-3 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-3 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.Системы управления и защитыДля управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

— поддержание заданной температуры приточного воздуха;- регулирование скорости вращения вентилятора;- управление работой электрического нагревателя;- управление приводом регулирующего вентиля (для установок с водяным калорифером);- управление приводом воздушной заслонки;- защита электродвигателя вентилятора от перегрева и короткого замыкания;- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;- контроль работы двигателя вентилятора (для Компакт-3/4/5/6);- контроль загрязнения фильтра;- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.МонтажУстановки с электрокалорифером можно устанавливать в любом положении. Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.АксессуарыМодули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
Модель	Напряжение, В/Ф	нагревателя, кВт	вентилятора, кВт	Вес, кг
Компакт 3127	400/3	27,0	1,5	122
Компакт 3132	400/3	32,0	1,5	122
Компакт 3145	400/3	45,0	1,5	126
Компакт 31В2М	400/3	43,5*	1,1	105
Компакт 31В3М	400/3	64,5*	1,1	107
Компакт 31В4М	400/3	80,9*	1,1	109
Компакт 307В2 EC1	230/1	31,3*	0,5	81
Компакт 307В3 EC1	230/1	46,3*	0,5	83
Компакт 307В4 EC1	230/1	57,7*	0,5	85

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 3127	425	730	1640	500	300	–	–	794	–	–
Компакт 3132	425	730	1640	500	300	–	–	794	–	–
Компакт 3145	425	730	1640	500	300	–	–	794	–	–
Компакт 31В2М	410	730	1440	500	300	570	33	900	260	3/4″
Компакт 31В3М	410	730	1440	500	300	570	43	900	260	3/4″
Компакт 31В4М	410	730	1440	500	300	570	65	900	260	3/4″
Компакт 307В2 EC1	425	730	1145	500	300	515	33	900	260	3/4″
Компакт 307В3 EC1	425	730	1145	500	300	515	43	900	260	3/4″
Компакт 307В4 EC1	425	730	1145	500	300	505	65	900	260	3/4″

** Трубная резьба.

Монтаж¤ Все установки поставляются в полностью собранном виде и готовые к подключению.¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.¤ Электрические параметры должны соответствовать спецификации на табличке установки.¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.¤ Установки должны быть заземлены.¤ Установки должны быть установлены в соответствии с направлением потока воздуха.¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.Условия работы¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).Обслуживание Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.Перед обслуживанием убедитесь, что ¤ Прекращена подача напряжения.¤ Рабочее колесо вентилятора полностью остановилось.¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.При очистке установки¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.¤ Подшипники, в случае повреждения, подлежат замене.В случае неисправности ¤ Проверить, поступает ли напряжение на установку.¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
