Перфорированные воздухораспределители 1СКП

Наличие: В наличии

Артикл: arkt_059

Краткое описание

Панельные перфорированные воздухораспределители 1СКП, 1СКПР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха.

Область применения – производственные, административные и общественные помещения высотой от 2,5 до 5 м. В изделиях 1СКП предусматривается распределение приточного воздуха вертикальными потоками.Перфорированный воздухораспределитель состоит из стальной перфорированной панели и камеры статического давления (КСД). Камера статического давления предназначена для обеспечения равномерного истечения воздуха из перфорированной панели и удобства монтажа.КСД изготовливается с боковым или торцевым подводом воздуха.Для регулирования расхода воздуха 1СКПР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.Для улучшения акустических характеристик камеры статического давления изнутри могут покрываться слоем теплозвукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются, а акустические характеристики улучшаются на 6 дБ.Окраска производится методом порошкового напыления. Стандартный цвет – белый RAL 9016. В круглых изделиях 1СКП окрашиваются и камера, и панель. При заказе возможен другой цвет по каталогу RAL.Воздухораспределители 1СКП, 1СКПР выпускаются трех типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.Крепление 1СКП, 1СКПР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

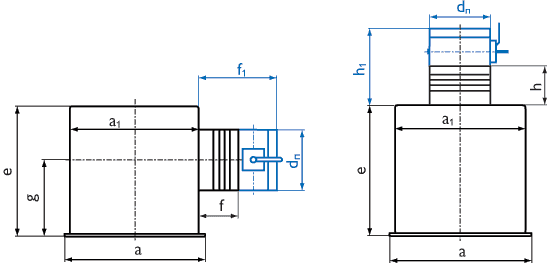

1СКП / 1СКПР 1СКП-С / 1СКПР-С

Характеристики панелей 1СКП, 1СКПР

Размер*Øa, мм	F₀, м²		Ød_n, мм		а₁, мм		е, мм		g, мм		f, мм		f₁, мм		h, мм	h₁, мм	Вес**, кг
																			1СКП / 1СКПР
315	0,078		124		312		200		102		100		200		—	—	2,8
450	0,159		159		447		250		127		100		200		—	—	5,2
595	0,278		199		592		280		142		100		200		—	—	8,1
1СКП-С / 1СКПР-С
315	0,078		124		312		200		—		—		—		88	200	2,8
450	0,159		159		447		200		—		—		—		88	200	5,4
595	0,278		199		592		200		—		—		—		88	200	7,9

* Воздухораспределители других цветов поставляются под заказ.
** Вес изделия указан без учета регулятора расхода воздуха

Данные для подбора панелей 1СКП при подаче воздуха в помещение

Размер*Øa, мм	L_A< 20дБ (А)				L_A=25дБ (А)				L_A=35дБ (А)					L_A=45дБ (А)
	L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дальнобойность,м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дальнобойность,м при Vx, м/с
																			0,2	0,5	0,2	0,5	0,2	0,5	0,75	0,2	0,5	0,75
			315	140			9	1,5			0,6	180	15			1,9	0,8	250	29	2,6	1,0	0,7	450	92	4,7	1,9	1,3
450	230	12	1,7	0,7	310	23	2,3	0,9	440	46	3,2	1,3	0,9	780	144	5,7	2,3	1,5
595	330	8	1,8	0,7	490	19	2,7	1,1	680	36	3,8	1,5	1,0	900	63	5,0	2,0	1,3

При установке регулятора расхода в воздухораспределителях 1СКПР данные таблицы корректируются:								Значение коэффициента К
								% открытия регулятора расхода					100% b=0°		70% b=45°		50% b=60°

								K					1,7		7,0		20,0
