Устройства для измерения и регулирования расхода воздуха МФП и МРП, для прямоугольных каналов

Наличие: В наличии

Артикл: arkt_091

Краткое описание

Устройства МФП/МРП предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФП/МРП основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство.

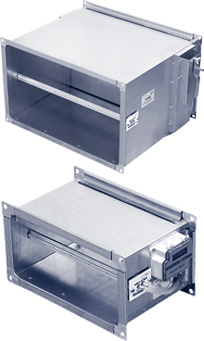

Устройства представляют собой прочный прямоугольный корпус с присоединительными фланцами, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРП дополнительно оснащены регулирующей заслонкой с поворотными жалюзи и ручным приводом.Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

МФП/МРП … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже).
МФП/МРП …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле:L = K_v ∙ √ ∆ P_m,где L – расход воздуха, м³/ч;K_v – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже);∆P_m – измеренный перепад полного и статического давления на измерительном зонде, Па.Устройства МФП/МРП сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке.Корпус устройств изготавливается из оцинкованной стали, жалюзи – из алюминия, измерительный зонд – из алюминия с латунными штуцерами. Жалюзи воздушной заслонки снабжены герметизирующими резиновыми уплотнениями.

Технические характеристики

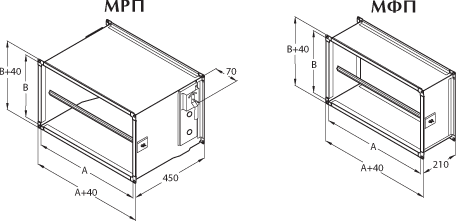

Модель	K_v	Размеры, мм		Вес, кг
Модель	K_v	A	B	Вес, кг
МФП 300×150	124	300	150	2,5
МФП 400×200	239	400	200	3,2
МФП 500×250	374	500	250	3,9
МФП 500×300	421	500	300	4,1
МФП 600×300	508	600	300	4,6
МФП 600×350	598	600	350	5,1
МФП 700×400	824	700	400	5,8
МФП 800×500	1206	800	500	6,7
МФП 1000×500	1508	1000	500	7,7

МРП 300×150	124	300	150	5,0
МРП 400×200	239	400	200	7,0
МРП 500×250	374	500	250	8,5
МРП 500×300	421	500	300	9,4
МРП 600×300	508	600	300	10,6
МРП 600×350	598	600	350	11,5
МРП 700×400	824	700	400	13,7
МРП 800×500	1206	800	500	16,7
МРП 1000×500	1508	1000	500	19,4

По запросу могут поставляться устройства других размеров. Минимальный размер устройства A×B 200×150 мм, максимальный 1200×1200 мм, шаг размеров A и B: 50 мм при A/B ≤ 500 мм и 100 мм при A/B ≥ 500 мм.

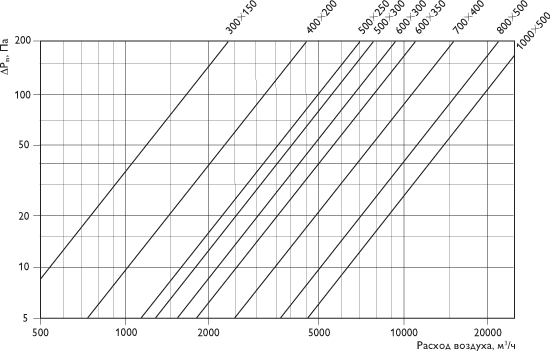

График регулирования расхода воздуха

Примечание: Расход воздуха приведен для плотности воздуха p = 1,2 кг/м³ (20°С, 50% отн. вл., 1013 мбар).Для других условий значения необходимо скорректировать:

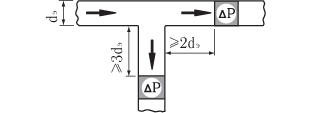

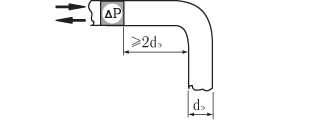

Устройства для измерения расхода воздуха МФП и МРП обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.Устройства для измерения расхода воздуха должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках, где размер dэ является эквивалентным диаметром, который для прямоугольных воздуховодов рассчитывается по формуле: dэ=2AB/A+B.

Рекомендации по монтажу
