Устройства для измерения и регулирования расхода воздуха МФК и МРК, для круглых каналов

Наличие: В наличии

Артикл: arkt_090

Краткое описание

Устройства МФК/МРК предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФК/МРК основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство.

Устройства представляют собой прочный корпус с круглыми присоединительными патрубками, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРК дополнительно оснащены регулирующей заслонкой с ручным приводом.Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

МФК/МРК … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже).
МФК/МРК …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле:L = K_v ∙ √ ∆ P_m,где L – расход воздуха, м³/ч;K_v – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже);∆P_m – измеренный перепад полного и статического давления на измерительном зонде, Па.Устройства МФК/МРК сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке.Корпус устройств и заслонка изготавливаются из оцинкованной стали, измерительный зонд – из алюминия с латунными штуцерами. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Технические характеристики

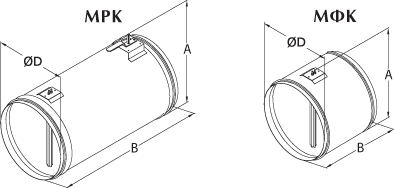

Модель	Kv	Размеры, мм			Вес, кг
Модель	Kv	D	A	B	Вес, кг
МФК 100	20,16	98	118	200	0,4
МФК 125	33,01	123	143	200	0,5
МФК 160	56,23	158	178	200	0,6
МФК 200	90,22	198	218	200	0,8
МФК 250	138,35	248	268	200	1,0
МФК 315	226,26	313	333	200	1,2
МФК 355	290,99	353	373	200	1,3
МФК 400	373,54	399	419	200	1,5
МФК 500	593,75	498	528	220	3,3
МФК 630	955,80	628	658	220	4,1

МРК 100	20,16	98	171	500	1,1
МРК 125	33,01	123	198	500	1,3
МРК 160	56,23	158	238	500	1,6
МРК 200	90,22	198	270	500	2,6
МРК 250	138,35	249	317	600	3,8
МРК 315	226,26	314	382	600	4,8
МРК 355	290,99	353	423	600	5,4
МРК 400	373,54	399	469	600	6,1
МРК 500	593,75	498	575	750	9,5
МРК 630	955,80	628	705	750	12,8

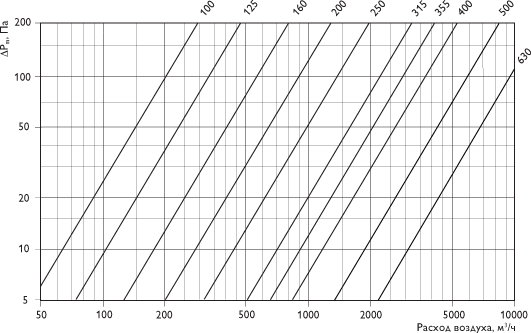

График регулирования расхода воздуха

Примечание: Расход воздуха приведен для плотности воздуха p = 1,2 кг/м³ (20°С, 50% отн. вл., 1013 мбар).Для других условий значения необходимо скорректировать:

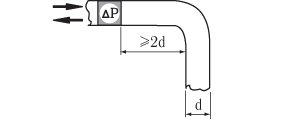

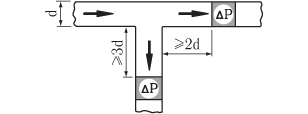

Устройства для измерения расхода воздуха МФК и МРК обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.Устройства для измерения расхода воздуха должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.

Рекомендации по монтажу
