Сопловые воздухораспределители с электроприводом 2СДК, 3СДК

Наличие: В наличии

Артикл: arkt_050

Be the first to review this product

Краткое описание

Сопловые воздухораспределители с приводом 2СДК, 3СДК предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

Категории: Воздухораспределители, Сопловые воздухораспределители
banner
banner
Сопловые воздухораспределители с приводом 2СДК, 3СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло). Для изменения направления воздушной струи они оснащаются электроприводом, позволяющим регулировать угол наклона сопла к геометрической оси изделия в одной плоскости в диапазоне от 0° до 30°.Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Сопловые воздухораспределители выпускаются в четырех исполнениях:

  • 2СДК…-E1 – для монтажа на торцах круглых воздуховодов с электроприводом (2-х позиционное управление);
  • 2СДК…-М2 – для монтажа на торцах круглых воздуховодов с электроприводом (пропорциональное
  • управление 0…10 В);
  • 3СДК…-E1 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (2-х позиционное управление);
  • 3СДК…-М2 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (пропорциональное управление 0…10 В).

Воздухораспределители СДК изготавливаются из стали, алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

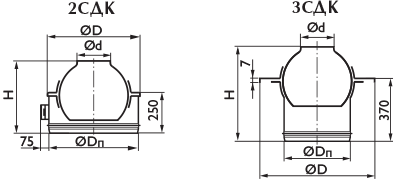

Характеристики воздухораспределителей 2СДК
Модель ∅Dп, ∅d, ∅D, H, Вес,
мм мм мм мм кг
2СДК 60-Е1(М2) 159 62 167 307 2,5
2СДК 80-Е1(М2) 199 78 207 325 2,8
2СДК 100-Е1(М2) 249 100 257 345 3,3
2СДК 125-Е1(М2) 314 125 322 372 3,9
2СДК 160-Е1(М2) 399 157 407 407 5,1
2СДК 200-Е1(М2) 499 200 507 452 6,3

.
Характеристики воздухораспределителей 3СДК
Модель ∅Dп, ∅d, ∅D, H, Вес,
мм мм мм мм кг
3СДК 60-Е1(М2) 124 62 207 433 1,5
3СДК 80-Е1(М2) 159 78 227 451 1,9
3СДК 100-Е1(М2) 199 100 281 470 3,0
3СДК 125-Е1(М2) 249 125 332 498 3,6
3СДК 160-Е1(М2) 314 157 407 532 4,7
3СДК 200-Е1(М2) 399 200 507 580 6,0

.
Характеристики электроприводов
2СДК 60-Е1 2СДК 60-М2
2СДК 80-Е1 2СДК 160-Е1 2СДК 80-М2 2СДК 160-М2
Модель 2СДК 100-Е1 3СДК 60-Е1 2СДК 200-Е1 2СДК 100-М2 3СДК 60-М2 2СДК 200-М2
воздухораспределителя 2СДК 125-Е1 3СДК 80-Е1 3СДК 160-Е1 2СДК 125-М2 3СДК 80-М2 3СДК 160-М2
3СДК 100-Е1 3СДК 200-Е1 3СДК 100-М2 3СДК 200-М2
3СДК 125-Е1 3СДК 125-М2
Тип привода* AST04 CM230-L AST08 ADM04 CM24-SR-L ADM08
Сигнал управления 2-х позиционный 0–10 В
Напряжение, В 230 24
Потребляемая мощность, Вт 4,0 1,5 3,0 2,5 1,0 2,5
Степень защиты IP 42 IP 54 IP 42 IP 54

.

Данные для подбора сопловых воздухораспределителей с электроприводом 2СДК, 3СДКпри подаче воздуха
Типоразмер LwA=35 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
F0, Дальнобой- Дальнобой- Дальнобой- Дальнобой-
м3 L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при
м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75

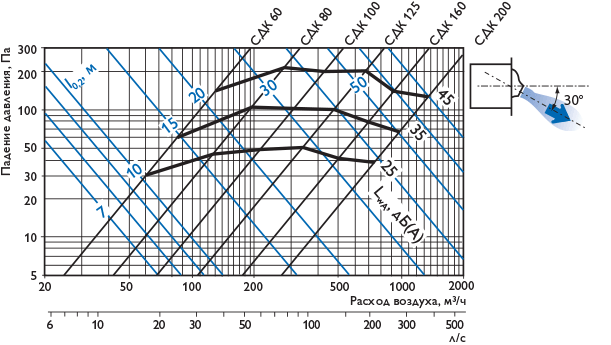

Наклонные струи под углом 30° к горизонтали (схема 1)
60 0,0028 60 31 10 4,1 2,7 85 61 15 5,8 3,9 130 144 22 8,9 5,9 160 218 27 11 7,3
80 0,0050 130 45 17 6,6 4,4 200 107 26 10 6,8 270 194 34 14 9,2 350 327 45 18 12
100 0,0079 220 52 22 8,9 6 310 103 31 13 8,4 430 198 44 17 12 510 278 52 21 14
125 0,0123 340 51 28 11 7,4 480 102 39 16 10 680 204 55 22 15 800 282 65 26 17
160 0,0201 510 43 32 13 8,7 700 81 45 18 12 940 146 60 24 16 1090 196 69 28 19
200 0,0314 750 38 38 15 10 1000 68 51 20 14 1370 127 70 28 19 1650 184 84 34 22

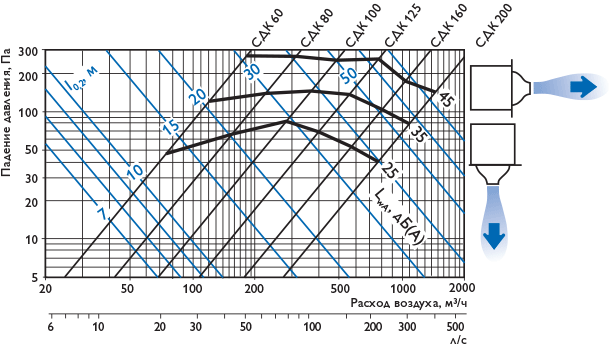

Горизонтальные или вертикальные струи (схема 2)
60 0,0028 75 48 13 5,1 3,4 120 122 20 8,2 5,5 180 276 31 12 8,2 210 375 36 14 9,6
80 0,0050 160 68 20 8,2 5,4 230 141 29 12 7,8 320 273 41 16 11 370 365 47 19 13
100 0,0079 280 84 28 11 7,6 370 146 38 15 10 490 256 50 20 13 560 335 57 23 15
125 0,0123 400 71 33 13 8,7 560 138 46 18 12 770 261 63 25 17 800 282 65 26 17
160 0,0201 580 56 37 15 9,8 800 106 51 20 14 1050 182 67 27 18 1170 226 75 30 20
200 0,0314 780 41 40 16 11 1090 80 56 22 15 1470 146 75 30 20 1710 198 87 35 23
При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
