Сопловые воздухораспределители 2ВПС, 2ВПСР

Наличие: В наличии

Артикл: arkt_056

Краткое описание

Воздухораспределители панельные сопловые 2ВПC, 2ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 2ВПC, 2ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка представляет из себя шаровый шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора.При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.Воздухораспределители 2ВПС, 2ВПСР имеют прямоугольную панель из листовой стали, установленную в рамку из алюминиевого профиля. Сопловые ячейки на панели расположены в 1 или 2 ряда. 1-рядные панели выпускаются длиной от 300 до 800 мм и высотой 150 мм и 200 мм, 2-х рядные панели имеют длину от 300мм до 1000мм и высоту 300 мм.КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВПСР дополнительно оснащаются в регулятором расхода воздуха. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.Воздухораспределители 2ВПC, 2ВПCР монтируются в верхней зоне помещений в вертикальном либо горизонтальном положении (на потолке либо на стене). Монтаж 2ВПC, 2ВПCР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.Панель окрашивается методом порошкового напыления в белый цвет (RAL 9016), сопловые ячейки также имеют белый цвет. По заказу возможна окраска панели в любой цвет по каталогу RAL и окраска ячеек в девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

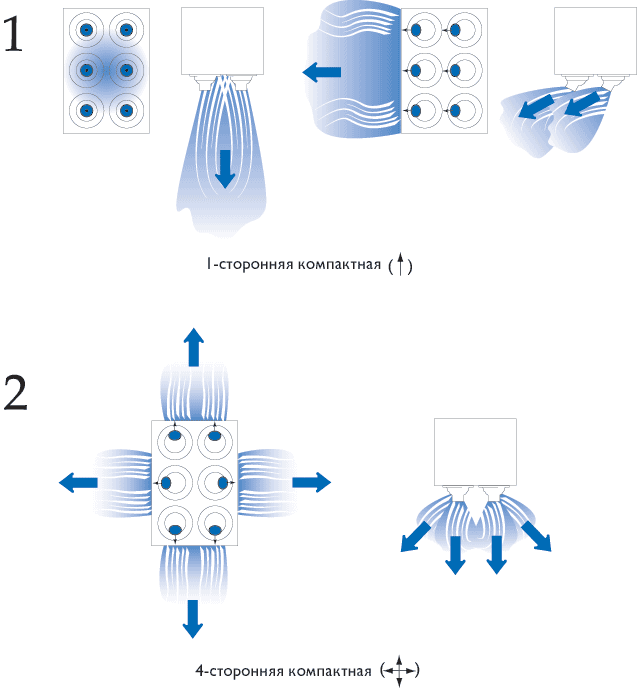

Схема поворота сопловых ячеек,при формировании различных видов приточных струй

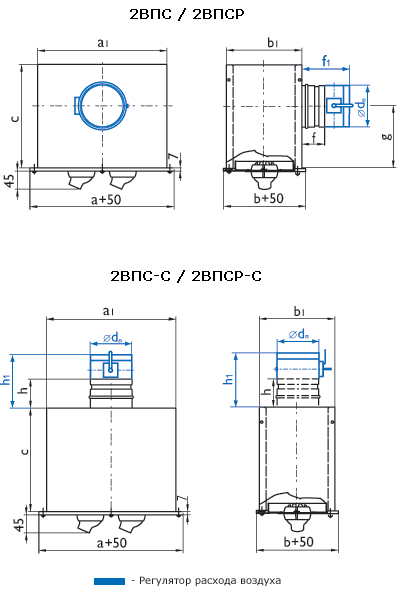

Характеристики панелей 2ВПС, 2ВПСР

Размераxb, мм	F₀, м²	Ød_n, мм кол-во патрубков		а₁, мм	b₁, мм	с, мм		g, мм	f, мм	f₁, мм	h, мм	h₁, мм	Вес, кг
Размераxb, мм	F₀, м²	2ВПС 2ВПСР	2ВПС-С 2ВПСР-С	а₁, мм	b₁, мм	2ВПС 2ВПСР	2ВПС-С 2ВПСР-С	g, мм	f, мм	f₁, мм	h, мм	h₁, мм	2ВПС	2ВПСР	2ВПС-С	2ВПСР-С
Однорядные
300 x 150	0,0012	159/1	124/1	313	185	350	200	210	75	177	–	–	3,8	4,5	1,5	2,1
400 x 150	0,0019	159/1	124/1	413		350		210	75	177	–	–	4,6	5,3	2,2	2,8
500 x 150	0,0025	199/1	124/1	513		390		230	75	177	–	–	5,8	6,7	2,6	3,2
600 x 150	0,0031	199/1	124/2	613		390		230	75	177	–	–	6,7	7,6	3,1	3,7
700 x 150	0,0037	199/1	124/2	713		390		230	75	177	–	–	7,6	8,5	1,5	2,1
800 x 150	0,0043	159/2	124/2	813		350		210	75	177	–	–	8,1	9,6	2,2	2,8
300 x 200	0,0012	159/1	159/1	313	233	350	240	210	75	177	–	–	4,3	5,1	2,6	3,2
400 x 200	0,0019	159/1	159/1	413		350		210	75	177	–	–	5,2	5,9	3,1	3,7
500 x 200	0,0025	199/1	159/1	513		390		230	75	177	–	–	6,4	7,3	3,6	4,9
600 x 200	0,0031	159/2	159/2	613		350		210	75	177	–	–	7,3	8,7	4,2	5,3
700 x 200	0,0037	159/2	159/2	713		350		210	75	177	–	–	8,2	9,6	4,6	5,8
800 x 200	0,0043	199/2	159/2	813		390		230	75	177	–	–	9,6	11,5	2,2	2,9
Двухрядные
300 x 300	0,0025	199/1	199/1	313	333	390	300	230	–	–	88	190	5,6	6,6	3,3	4,0
400 x 300	0,0037	199/1	199/1	413					–	–	88	190	6,7	7,6	3,9	4,6
500 x 300	0,0050	199/1	199/1	513					–	–	88	190	7,8	8,7	4,6	6,1
600 x 300	0,0062	199/2	199/2	613					–	–	88	190	9,1	10,9	5,1	6,6
700 x 300	0,0074	199/2	199/2	713					–	–	88	190	10,2	12,0	5,7	7,2
800 x 300	0,0087	199/2	199/2	813					–	–	88	190	11,1	13,0	6,8	8,3
1000 x 300	0,0110	199/2	199/2	1013					–	–	88	190	13,3	15,1	11,3	13,1
