Регуляторы переменного расхода воздуха КПРП

Наличие: В наличии

Артикл: arkt_093

Be the first to review this product

Краткое описание

Регуляторы переменного расхода воздуха КПРП для воздуховодов прямоугольного сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха.

Категории: Регуляторы переменного расхода воздуха
banner
banner
Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор. Текущая разность давлений измеряется встроенным в электропривод датчиком давления. Электропривод под управлением встроенного контроллера открывает или закрывает воздушный клапан, поддерживая расход воздуха через регулятор на заданном уровне.Регуляторы КПРП могут работать в нескольких режимах в зависимости от схемы подключения и настройки. Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе. При необходимости, уставки могут быть изменены с помощью смартфона (с поддержкой NFC), программатора, компьютера или системой диспетчеризации по протоколу MP-bus, Modbus, LonWorks или KNX.

Регуляторы выпускаются в восьми исполнениях:

  • КПРП…B1 – базовая модель с поддержкой MP-bus и NFC;
  • КПРП…BМ1 – регулятор с поддержкой Modbus;
  • КПРП…BЛ1 – регулятор с поддержкой LonWorks;
  • КПРП…BK1 – регулятор с поддержкой KNX;
  • КПРП-И…B1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой MP-bus и NFC;
  • КПРП-И…BМ1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой Modbus;
  • КПРП-И…BЛ1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой LonWorks;
  • КПРП-И…BK1 – регулятор в тепло-/звукоизолированном корпусе с поддержкой KNX

Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРП и вентиляционной установки рекомендуется использовать Optimiser — регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности. К Optimiser можно подключать до восьми регуляторов КПРП, а также объединять при необходимости несколько Optimiser в режиме «Ведущий-Ведомый».Регуляторы переменного расхода воздуха сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз. Направление потока воздуха должно соответствовать стрелке на корпусе изделия.Регуляторы изготавливаются из оцинкованной стали, модели КПРП-И выполнены в тепло-звукоизолированном корпусе с толщиной изоляции 50 мм. Корпус регуляторов с обеих сторон снабжен фланцами, что обеспечивает легкое подсоединение к воздуховодам или другим элементам вентиляционной системы.

Технические характеристики

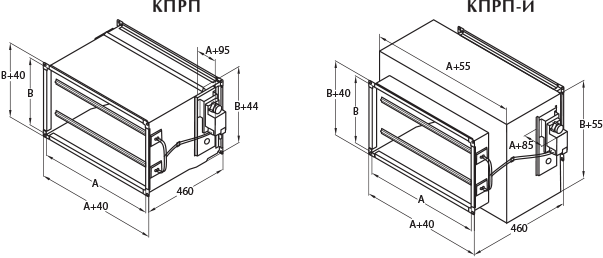

Модель Расход воздуха*, м3/ч Тип Размеры****, мм Вес,
Оптимальный** Допустимый привода A В кг
КПРП 300x150B1 (ВМ1, ВЛ1, ВК1) 325…970 325…1945 LMV-D3*** 300 150 5,6
КПРП 400x200B1 (ВМ1, ВЛ1, ВК1) 575…1730 575…3455 LMV-D3*** 400 200 7,5
КПРП 400x400B1 (ВМ1, ВЛ1, ВК1) 1150…3455 1150…6910 LMV-D3*** 400 400 10,4
КПРП 500x250B1 (ВМ1, ВЛ1, ВК1) 900…2700 900…5400 LMV-D3*** 500 250 9,4
КПРП 500x300B1 (ВМ1, ВЛ1, ВК1) 1080…3240 1080…6480 LMV-D3*** 500 300 10,0
КПРП 500x500B1 (ВМ1, ВЛ1, ВК1) 1800…5400 1800…10800 LMV-D3*** 500 500 13,3
КПРП 600x300B1 (ВМ1, ВЛ1, ВК1) 1295…3890 1295…7775 LMV-D3*** 600 300 11,2
КПРП 600x350B1 (ВМ1, ВЛ1, ВК1) 1510…4535 1510…9070 LMV-D3*** 600 350 12,2
КПРП 600x600B1 (ВМ1, ВЛ1, ВК1) 2590…7775 2590…15550 LMV-D3*** 600 600 16,8
КПРП 600x1200B1 (ВМ1, ВЛ1, ВК1) 5185…15550 5185…31105 NV-D3*** 600 1200 36,0
КПРП 700x400B1 (ВМ1, ВЛ1, ВК1) 2015…6050 2015…12100 LMV-D3*** 700 400 14,3
КПРП 700x700B1 (ВМ1, ВЛ1, ВК1) 3530…10585 3530…21170 LMV-D3*** 700 700 26,0
КПРП 800x400B1 (ВМ1, ВЛ1, ВК1) 2305…6910 2305…13825 LMV-D3*** 800 400 17,0
КПРП 800x500B1 (ВМ1, ВЛ1, ВК1) 2880…8640 2880…17280 LMV-D3*** 800 500 17,4
КПРП 800x800B1 (ВМ1, ВЛ1, ВК1) 4610…13825 4610…27650 NMV-D3*** 800 800 31,0
КПРП 1000x300B1 (ВМ1, ВЛ1, ВК1) 2160…6480 2160…12960 LMV-D3*** 1000 300 17,0
КПРП 1000x500B1 (ВМ1, ВЛ1, ВК1) 3600…10800 3600…21600 LMV-D3*** 1000 500 20,3
КПРП 1000x600B1 (ВМ1, ВЛ1, ВК1) 4320…12960 4320…25920 NMV-D3*** 1000 600 29,0
КПРП-И 300x150B1 (ВМ1, ВЛ1, ВК1) 325…970 325…1945 LMV-D3*** 300 150 8,7
КПРП-И 400x200B1 (ВМ1, ВЛ1, ВК1) 575…1730 575…3455 LMV-D3*** 400 200 11,9
КПРП-И 400x400B1 (ВМ1, ВЛ1, ВК1) 1150…3455 1150…6910 LMV-D3*** 400 400 15,8
КПРП-И 500x250B1 (ВМ1, ВЛ1, ВК1) 900…2700 900…5400 LMV-D3*** 500 250 14,7
КПРП-И 500x300B1 (ВМ1, ВЛ1, ВК1) 1080…3240 1080…6480 LMV-D3*** 500 300 15,6
КПРП-И 500x500B1 (ВМ1, ВЛ1, ВК1) 1800…5400 1800…10800 LMV-D3*** 500 500 20,1
КПРП-И 600x300B1 (ВМ1, ВЛ1, ВК1) 1295…3890 1295…7775 LMV-D3*** 600 300 17,4
КПРП-И 600x350B1 (ВМ1, ВЛ1, ВК1) 1510…4535 1510…9070 LMV-D3*** 600 350 18,9
КПРП-И 600x600B1 (ВМ1, ВЛ1, ВК1) 2590…7775 2590…15550 LMV-D3*** 600 600 25,4
КПРП-И 600x1200B1 (ВМ1, ВЛ1, ВК1) 5185…15550 5185…31105 NMV-D3*** 600 1200 47,0
КПРП-И 700x400B1 (ВМ1, ВЛ1, ВК1) 2015…6050 2015…12100 LMV-D3*** 700 400 22,0
КПРП-И 700x700B1 (ВМ1, ВЛ1, ВК1) 3530…10585 3530…21170 LMV-D3*** 700 700 31,6
КПРП-И 800x400B1 (ВМ1, ВЛ1, ВК1) 2305…6910 2305…13825 LMV-D3*** 800 400 24,0
КПРП-И 800x500B1 (ВМ1, ВЛ1, ВК1) 2880…8640 2880…17280 LMV-D3*** 800 500 26,9
КПРП-И 800x800B1 (ВМ1, ВЛ1, ВК1) 4610…13825 4610…27650 NMV-D3*** 800 800 41,0
КПРП-И 1000x300B1 (ВМ1, ВЛ1, ВК1) 2160…6480 2160…12960 LMV-D3*** 1000 300 25,0
КПРП-И 1000x500B1 (ВМ1, ВЛ1, ВК1) 3600…10800 3600…21600 LMV-D3*** 1000 500 31,6
КПРП-И 1000x600B1 (ВМ1, ВЛ1, ВК1) 4320…12960 4320…25920 NMV-D3*** 1000 600 39,0
* Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м3  (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2).
** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные.
*** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице «Характеристики электроприводов».
**** По запросу могут поставляться регуляторы других размеров. Минимальный размер регулятора A×B 300×150 мм, максимальный 1000×1200 мм.

Характеристики электроприводов
Модель КПРП…В1 КПРП…ВМ1 КПРП…ВЛ1 КПРП…ВК1
регулятора КПРП-И…В1 КПРП-И…ВМ1 КПРП-И…ВЛ1 КПРП-И…ВК1
Тип привода LMV-D3-MP NMV-D3-MP LMV-D3-MOD NMV-D3-MOD LMV-D3-LON NMV-D3-LON LMV-D3-KNX NMV-D3-KNX
Протокол передачиданных MP-Bus Modbus RTU (RS-485) LonWorks KNX
Сигнал управления 0–10 В или 2–10 В 0–10 В или 2–10 В 0–10 В или 2–10 В 0–10 В или 2–10 В
Напряжение 24 В перем./24 В пост. 24 В перем./24 В пост. 24 В перем./24 В пост. 24 В перем./24 В пост.
Потребляемаямощность, Вт 2 3 2 3 2,5 3 2 3
Степень защиты IP 54 IP 54 IP 54 IP 54
