Регуляторы переменного расхода воздуха КПРК

Наличие: В наличии

Артикл: arkt_092

Be the first to review this product

Краткое описание

Регуляторы переменного расхода воздуха КПРК для воздуховодов круглого сечения предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с переменным расходом воздуха (VAV) или с постоянным расходом воздуха (CAV). В режиме VAV уставка расхода воздуха может изменяться с помощью сигнала от внешнего датчика, контроллера или от системы диспетчеризации, в режиме CAV регуляторы поддерживают заданный расход воздуха

Категории: Регуляторы переменного расхода воздуха
banner
banner
Основными компонентами регуляторов расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность полного и статического давлений на измерительном зонде зависит от расхода воздуха через регулятор. Текущая разность давлений измеряется встроенным в электропривод датчиком давления. Электропривод под управлением встроенного контроллера открывает или закрывает воздушный клапан, поддерживая расход воздуха через регулятор на заданном уровне.Регуляторы КПРК могут работать в нескольких режимах в зависимости от схемы подключения и настройки. Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе. При необходимости, уставки могут быть изменены с помощью смартфона (с поддержкой NFC), программатора, компьютера или системой диспетчеризации по протоколу MP-bus, Modbus, LonWorks или KNX.

Регуляторы выпускаются в двенадцати исполнениях:

  • КПРК…B1 – базовая модель с поддержкой MP-bus и NFC;
  • КПРК…BМ1 – регулятор с поддержкой Modbus;
  • КПРК…BЛ1 – регулятор с поддержкой LonWorks;
  • КПРК…BK1 – регулятор с поддержкой KNX;
  • КПРК-И…B1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой MP-bus и NFC;
  • КПРК-И…BМ1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой Modbus;
  • КПРК-И…BЛ1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой LonWorks;
  • КПРК-И…BK1 – регулятор в тепло-/звукоизолированном корпусе с поддерж-кой KNX;
  • КПРК-Ш…B1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой MP-bus и NFC;
  • КПРК-Ш…BМ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой Modbus;
  • КПРК-Ш…BЛ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой LonWorks;
  • КПРК-Ш…BK1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой KNX.

Для согласованной работы нескольких регуляторов переменного расхода воздуха КПРК и вентиляционной установки рекомендуется использовать Optimiser — регулятор, обеспечивающий изменение скорости вращения вентилятора в зависимости от текущей потребности. К Optimiser можно подключать до восьми регуляторов КПРК, а также объединять при необходимости несколько Optimiser в режиме «Ведущий-Ведомый».Регуляторы переменного расхода воздуха сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз. Направление потока воздуха должно соответствовать стрелке на корпусе изделия.Регуляторы изготавливаются из оцинкованной стали. Модели КПРК-И и КПРК-Ш выполнены в тепло-/звукоизолированном корпусе с толщиной изоляции 50 мм; КПРК-Ш дополнительно оснащены шумоглушителем длиной 650 мм на стороне выхода воздуха. Патрубки корпуса оборудованы резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Технические характеристики

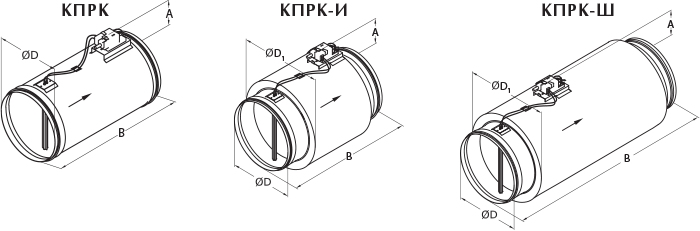

Модель Расход воздуха*, м3/ч Тип Размеры, мм Вес,
Оптимальный** Допустимый привода ØD ØD1 A В кг
КПРК 100B1 (ВМ1, ВЛ1, ВК1) 60…170 60…345 LMV-D3*** 98 – 85 500 1,6
КПРК 125B1 (ВМ1, ВЛ1, ВК1) 85…260 85…520 LMV-D3*** 123 – 85 500 1,9
КПРК 160B1 (ВМ1, ВЛ1, ВК1) 145…430 145…865 LMV-D3*** 158 – 85 500 2,3
КПРК 200B1 (ВМ1, ВЛ1, ВК1) 220…670 220…1340 LMV-D3*** 198 – 85 500 3,3
КПРК 250B1 (ВМ1, ВЛ1, ВК1) 350…1060 350…2120 LMV-D3*** 248 – 85 600 4,6
КПРК 315B1 (ВМ1, ВЛ1, ВК1) 560…1690 560…3370 LMV-D3*** 313 – 85 600 5,8
КПРК 355B1 (ВМ1, ВЛ1, ВК1) 715…2140 715…4280 LMV-D3*** 353 – 85 600 6,5
КПРК 400B1 (ВМ1, ВЛ1, ВК1) 910…2720 910…5450 LMV-D3*** 399 – 85 600 7,5
КПРК 500B1 (ВМ1, ВЛ1, ВК1) 1410…4230 1410…8470 NMV-D3*** 498 – 85 750 13,7
КПРК 630B1 (ВМ1, ВЛ1, ВК1) 2250…6740 2250…13480 NMV-D3*** 628 – 85 750 18,0
КПРК-И 100B1 (ВМ1, ВЛ1, ВК1) 60…170 60…345 LMV-D3*** 98 200 85 500 4,0
КПРК-И 125B1 (ВМ1, ВЛ1, ВК1) 85…260 85…520 LMV-D3*** 123 225 85 500 4,5
КПРК-И 160B1 (ВМ1, ВЛ1, ВК1) 145…430 145…865 LMV-D3*** 158 280 85 500 5,7
КПРК-И 200B1 (ВМ1, ВЛ1, ВК1) 220…670 220…1340 LMV-D3*** 198 300 85 500 6,3
КПРК-И 250B1 (ВМ1, ВЛ1, ВК1) 350…1060 350…2120 LMV-D3*** 248 355 85 600 9,6
КПРК-И 315B1 (ВМ1, ВЛ1, ВК1) 560…1690 560…3370 LMV-D3*** 313 450 85 600 12,6
КПРК-И 355B1 (ВМ1, ВЛ1, ВК1) 715…2140 715…4280 LMV-D3*** 353 450 85 600 13,6
КПРК-И 400B1 (ВМ1, ВЛ1, ВК1) 910…2720 910…5450 LMV-D3*** 399 500 85 600 14,7
КПРК-И 500B1 (ВМ1, ВЛ1, ВК1) 1410…4230 1410…8470 NMV-D3*** 498 630 85 750 24,0
КПРК-И 630B1 (ВМ1, ВЛ1, ВК1) 2250…6740 2250…13480 NMV-D3*** 628 800 85 750 32,7
КПРК-Ш 100B1 (ВМ1, ВЛ1, ВК1) 60…170 60…345 LMV-D3*** 98 200 85 1150 7,2
КПРК-Ш 125B1 (ВМ1, ВЛ1, ВК1) 85…260 85…520 LMV-D3*** 123 225 85 1150 7,9
КПРК-Ш 160B1 (ВМ1, ВЛ1, ВК1) 145…430 145…865 LMV-D3*** 158 280 85 1150 9,9
КПРК-Ш 200B1 (ВМ1, ВЛ1, ВК1) 220…670 220…1340 LMV-D3*** 198 300 85 1150 11,9
КПРК-Ш 250B1 (ВМ1, ВЛ1, ВК1) 350…1060 350…2120 LMV-D3*** 248 355 85 1250 13,9
КПРК-Ш 315B1 (ВМ1, ВЛ1, ВК1) 560…1690 560…3370 LMV-D3*** 313 450 85 1250 19,7
КПРК-Ш 355B1 (ВМ1, ВЛ1, ВК1) 715…2140 715…4280 LMV-D3*** 353 450 85 1250 20,7
КПРК-Ш 400B1 (ВМ1, ВЛ1, ВК1) 910…2720 910…5450 LMV-D3*** 399 500 85 1250 23,0
КПРК-Ш 500B1 (ВМ1, ВЛ1, ВК1) 1410…4230 1410…8470 NMV-D3*** 498 630 85 1400 34,7
КПРК-Ш 630B1 (ВМ1, ВЛ1, ВК1) 2250…6740 2250…13480 NMV-D3*** 628 800 85 1400 45,5

* Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2).
** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные.
*** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице «Характеристики электроприводов».

Характеристики электроприводов
Модель КПРК…В1 КПРК…ВМ1 КПРК…ВЛ1 КПРК…ВК1
регулятора КПРК-И…В1 КПРК-И…ВМ1 КПРК-И…ВЛ1 КПРК-И…ВК1
  КПРК-Ш…В1 КПРК-Ш…ВМ1 КПРК-Ш…ВЛ1 КПРК-Ш…ВК1
Тип привода LMV-D3-MP NMV-D3-MP LMV-D3-MOD NMV-D3-MOD LMV-D3-LON NMV-D3-LON LMV-D3-KNX NMV-D3-KNX
Протокол передачиданных MP-Bus Modbus RTU (RS-485) LonWorks KNX
Сигнал управления 0–10 В или 2–10 В 0–10 В или 2–10 В 0–10 В или 2–10 В 0–10 В или 2–10 В
Напряжение 24 В перем./24 В пост. 24 В перем./24 В пост. 24 В перем./24 В пост. 24 В перем./24 В пост.
Потребляемаямощность, Вт 2 3 2 3 2,5 3 2 3
Степень защиты IP 54 IP 54 IP 54 IP 54

.
