Смесительные камеры СКГ, СКВ, СКУ

Наличие: В наличии

Артикл: arkt_089

Краткое описание

Смесительные камеры предназначены для организации процесса смешения приточного и рециркуляционного воздуха в системах вентиляции и кондиционирования.

Выпускается три модели смесительных камер:

СКГ — камера с двумя воздушными клапанами. Клапан наружного (или вытяжного) воздуха расположен в торце камеры, клапан рециркуляционного воздуха — сбоку горизонтально;
СКВ — камера с двумя воздушными клапанами. Клапан наружного (или вытяжного) воздуха расположен в торце камеры, клапан рециркуляционного воздуха — сверху вертикально;
СКУ — камера с тремя воздушными клапанами. На входе в камеру размещены клапаны приточного и вытяжного воздуха, между ними расположен клапан рециркуляционного воздуха.

Конструктивно смесительная камера представляет собой корпус из оцинкованной стали, внутри которого установлены воздушные клапаны, выполненные из алюминия.Смесительные камеры поставляются с универсальной площадкой для установки электрического и ручного привода. Монтаж камер к воздуховоду или другим элементам вентиляционной системы производится с помощью болтовых соединений.АксессуарыЭлектрический привод, ручной привод.

Технические характеристики

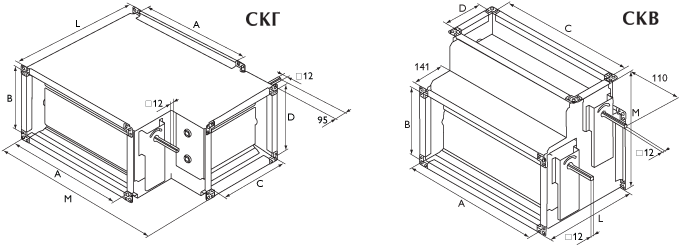

Модель	A, мм	B, мм	C, мм	D, мм	L, мм	M, мм	Вес, кг
СКГ 300×150	300	150	200	150	420	495	6,9
СКГ 400×200	400	200	250	200	470	595	9,8
СКГ 500×250	500	250	300	250	520	695	12,7
СКГ 500×300	500	300	300	300	520	695	13,7
СКГ 600×300	600	300	350	300	570	795	15,7
СКГ 600×350	600	350	350	350	570	795	16,2
СКГ 700×400	700	400	400	400	620	895	19,6
СКГ 800×500	800	500	500	500	720	995	26,0
СКГ 1000×500	1000	500	600	500	820	1195	32,3

СКВ 300×150	300	150	300	100	295	335	5,9
СКВ 400×200	400	200	400	150	345	385	8,8
СКВ 500×250	500	250	500	150	345	435	10,3
СКВ 500×300	500	300	500	200	395	485	12,3
СКВ 600×300	600	300	600	200	395	485	13,2
СКВ 600×350	600	350	600	250	445	535	14,7
СКВ 700×400	700	400	700	250	445	585	17,6
СКВ 800×500	800	500	800	300	495	685	22,1
СКВ 1000×500	1000	500	1000	300	495	685	25,5

Технические характеристики

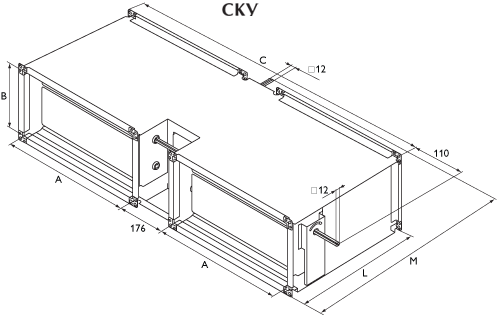

Модель	A, мм	B, мм	C, мм	L, мм	M, мм	Вес, кг
СКУ 300×150	300	150	815	380	485	10,3
СКУ 400×200	400	200	1015	430	535	14,7
СКУ 500×250	500	250	1215	480	585	19,6
СКУ 500×300	500	300	1215	480	585	22,1
СКУ 600×300	600	300	1415	530	635	25,5
СКУ 600×350	600	350	1415	530	635	28,4
СКУ 700×400	700	400	1615	580	685	35,3
СКУ 800×500	800	500	1815	680	785	54,0
СКУ 1000×500	1000	500	2215	780	885	68,1

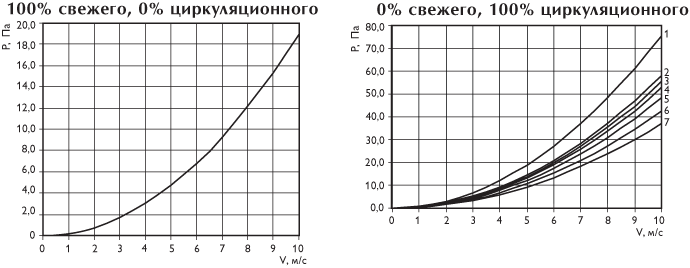

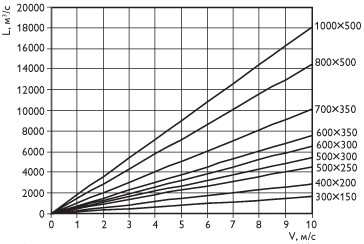

Размер	№ кривой
Размер	СКУ	СКГ	СКУ
СКУ 300×150	2	2	2
СКУ 400×200	3	3	7
СКУ 500×250	4	4	4
СКУ 500×300	4	4	2
СКУ 600×300	5	5	2
СКУ 600×350	5	5	1
СКУ 700×400	6	6	3
СКУ 800×500	3	3	4
СКУ 1000×500	4	4	4
