Канальные увлажнители КХМ

Наличие: В наличии

Артикл: arkt_100

Краткое описание

Канальные увлажнители КХМ предназначены для испарительного увлажнения и адиабатического охлаждения воздуха в системах вентиляции и кондиционирования зданий и сооружений различного назначения.

Увлажнители КХМ относятся к увлажнителям с орошаемой насадкой: воздух проходит через орошаемые водой увлажняющие кассеты из специального материала и ассимилирует влагу. Таким образом, реализуется процесс адиабатического увлажнения: воздух охлаждается и увеличивает своё влагосодержание при неизменном теплосодержании. Основа увлажнителя – увлажняющие кассеты из специального материала GLASmat. Материал GLASmat – негорючий, превосходно впитывает влагу, обладает высокой удельной площадью поверхности и низким аэродинамическим сопротивлением, устойчив к распространению микроорганизмов. В увлажнителях КХМ применяется увлажняющие кассеты с номинальной эффективностью увлажнения 65%, 75%, 85% или 95%, что позволяет выбрать оптимальную модель увлажнителя для реализации рассчитанного процесса обработки воздуха.

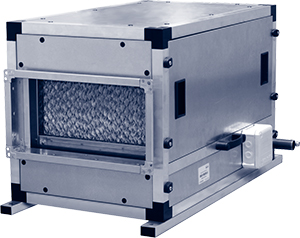

Конструктивно увлажнители КХМ представляют собой теплоизолированный корпус, снабжённый прямоугольными присоединительными фланцами, внутри которого на общем основании, легко выдвигающемся из корпуса для обслуживания, размещены: поддон для воды с датчиком уровня, увлажняющие кассеты, система оборотного водоснабжения и каплеуловитель. Все элементы конструкции, контактирующие с водой, выполнены из нержавеющей стали. Система оборотного водоснабжения с циркуляционным насосом обеспечивает подачу воды для орошения увлажняющих кассет; часть воды, не ассимилированная проходящим воздухом, стекает в дренажный поддон и повторно подаётся на орошение, благодаря этому обеспечивается оптимальное водопотребление. Для поддержания на оптимальном уровне концентрации минеральных солей в воде поддона и увеличения срока службы увлажняющих кассет, предусмотрена линия отводного потока, через которую часть воды удаляется в дренаж. Таким образом, полный расход воды на увлажнение воздуха равен сумме расхода воды на испарение и расхода отводного потока. Расход воды на орошение и величина отводного потока настраиваются вручную, с помощью запорно-балансировочных вентилей со встроенным расходомером, в зависимости от рабочих параметров системы и качества воды. Уровень воды в поддоне контролируется датчиком уровня и поддерживается автоматически с помощью соленоидного вентиля, установленного на линии подачи воды. Увлажнитель оснащен двойной защитой от перелива: помимо датчика уровня, предусмотрен патрубок аварийного перелива. Каплеуловитель, также изготовленный из материала GLASmat, обеспечивает эффективное улавливание капельной влаги во всем рабочем диапазоне скоростей воздуха, защищая систему вентиляции от попадания излишней влаги. Для полного опорожнения поддона для воды, в случае вывода увлажнителя из эксплуатации, на линии дренажа предусмотрен ручной запорный вентиль. Стандартное исполнение увлажнителей – правое.

Установка

Увлажнители КХМ предназначены для подвесного или напольного монтажа. Увлажнители типоразмеров до 1000х500 включительно оснащены монтажными траверсами, увлажнители больших типоразмеров оснащены рамой. В случае напольного монтажа увлажнители могут быть укомплектованы регулируемыми по высоте опорами (опция). Увлажнители должны устанавливаться строго горизонтально. Не допускается монтаж и эксплуатация увлажнителей КХМ в неотапливаемых помещениях. Перед увлажнителями необходимо предусмотреть установку воздушного фильтра классом очистки не ниже G3. Канальные увлажнители предназначены для эксплуатации на обычной водопроводной воде и не требуют дополнительной водоподготовки. На линии подачи воды рекомендуется установить водяной фильтр с размером ячейки 500 мкм. При подключении дренажного поддона увлажнителя к канализации необходимо предусмотреть гидравлический затвор (сифон).

Регулирование увлажнения

Увлажнители КХМ предназначены для поддержания заданной относительной влажности воздуха в следующих режимах: по точке росы, ступенчатый (типоразмер 700х700 и выше), двухпозиционный (“включен-выключен”).

Аксессуары

Регулируемые по высоте опоры, сифоны, приборы автоматического управления.
